Symbolbibliothek

Symbole ist der Bibliotheksbaustein, in dem die Symbolbilder gesammelt sind, die in der Systembibliothek genutzt werden. Unterstützte Dateiformate sind BMP, JPG, PNG und XAML.

Wenn Sie im Konfigurationsmodus den Symbolbaustein einer Systembibliothek wählen, wird das Register Symbole mit Expandern angezeigt, in denen Sie bestehende Symbole verwalten und zusätzliche hochladen können. Anweisungen hierzu finden Sie unter Symbole in einer Bibliothek konfigurieren.

Für die Symbolbibliothek unter L1-Headquarter > Global > Alarme ist eine grundlegende Konfiguration vom Headquarter vorgegeben, die nur von Headquarter-Experten und Kundendienst geändert werden kann.
Abhängig vom Bibliothekstyp, für den sie befugt sind, können Experten Symbole auf der Ebene L2-Region, L3-Land oder L4-Projekt verwalten.

Expander Symbole

Der Expander Symbole zeigt die Symbolbilder an, die bereits in diese Symbolbibliothek hochgeladen wurden.

Symbolfelder
	Beschreibung
Name	Die für die gewählte Symbolbibliothek verfügbaren Symbole anzeigen.
Löschen	Die in der Liste gewählten Symbole löschen. Diese Schaltfläche wird verfügbar, sobald mindestens ein Symbol markiert ist.
Aktualisieren	Symbolbereich aktualisieren.
Schieber	Vergrössern/verkleinern Sie die Symbolgrösse. Die Standardgrösse ist 25%.

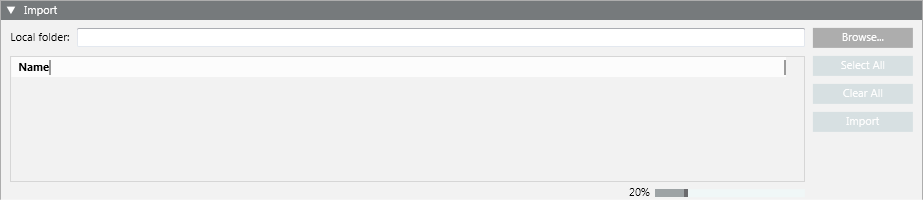

Expander Import

Im Expander Import stehen Steuerungen zur Verfügung, mit denen Sie Symboldateien (BMP, JPG, PNG oder XAML) aus einem lokalen Verzeichnis importieren können. Die importierten Symbole werden unter folgendem Pfad gespeichert: [Installationslaufwerk]:\[Installationsordner]\[Projektname]\libraries\[Bibliotheksordner]\[Bibliothek]\Symbole.

Importfelder
	Beschreibung
Lokaler Ordner	Zeigt den Pfad des Verzeichnisses an, das die Symbole enthält
Symbolbereich	Zeigt die Symbole an, die sich im gewählten Verzeichnis befinden Jedes Symbol hat auch einen Namen.
Durchsuchen	Öffnen Sie das Dialogfeld Nach Ordner suchen und wählen Sie ein gewünschtes Verzeichnis, das die zu importierenden Symbole enthält.
Alle auswählen	Wählen Sie alle Symbole für den Import.
Löschen	Entfernen Sie alle Markierungen von Symbolen. Diese Schaltfläche wird verfügbar, sobald mindestens ein Symbol markiert ist.
Import	Beginnen Sie den Import der Symbole aus dem lokalen Ordner. Diese Schaltfläche wird verfügbar, sobald mindestens ein Symbol markiert ist.
Schieber	Vergrössern/verkleinern Sie die Symbolgrösse. Die Standardgrösse ist 20%.
