Raumbedienung bis V5.1

Jeder Raum wird mit einer Grafik dargestellt und zeigt die Komponenten je nach Applikation:

  • HLK
  • Beleuchtung
  • Jalousien

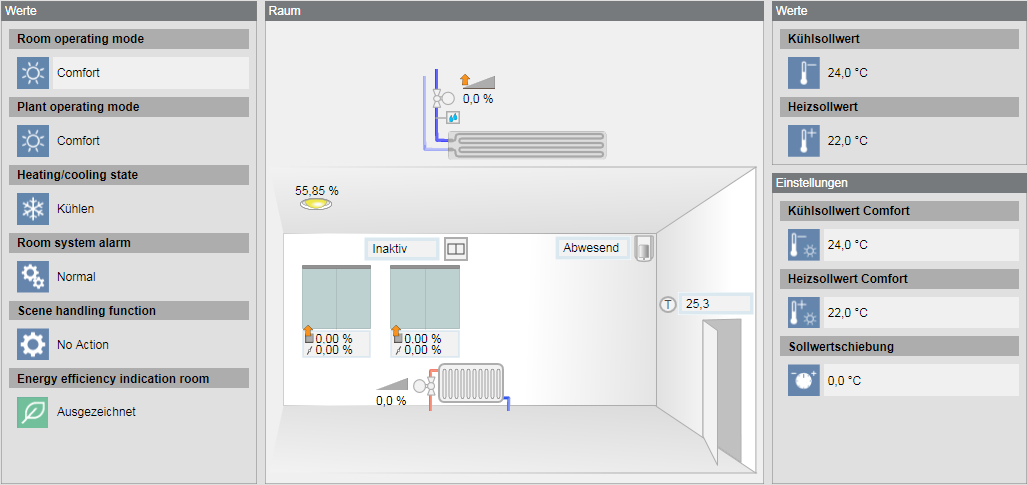

Beispiel 1 einer Raumapplikation
Beispiel 2 einer Raumapplikation

Voraussetzungen:

  • Der Systemmanager ist im Bedienmodus.



Raum wählen

Ansichten der Räume

Ansicht im System Browser

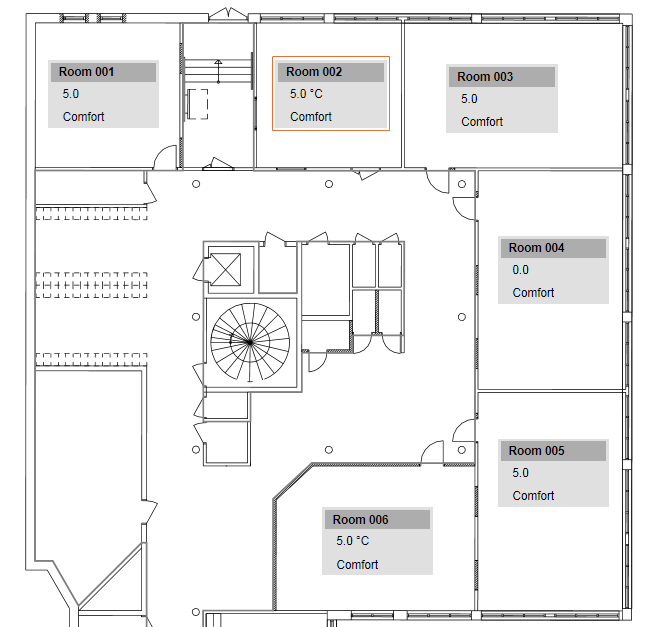

Grundrissansicht

  1. Wählen Sie im System Browser oder in der Grundrissansicht den Raum, den Sie bedienen möchten.
  • Die Raumgrafik wird geöffnet und die wichtigsten Werte werden im Register Bedienung angezeigt.
    Hinweis: Nehmen Sie im Dialogfeld keine Aktionen vor.
  1. Führen Sie nach Bedarf eine der folgenden Prozeduren durch.



Betriebsart ändern

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  • Mit der aktuellen Priorität können Sie einen Befehl schreiben (siehe Hinweis).
  1. Wählen Sie Werte > Betriebsart Raum.
  1. Klicken Sie das Register Bedienung und wählen Sie die Eigenschaft Wert.
  • Klicken Sie Manuell.
  • Wählen Sie im Dropdown-Listenfeld Wert die Betriebsart.
  • Klicken Sie Senden.
  • Die Meldung Manuell erfolgreich ausgeführt wird angezeigt.
  • Im Register Erweiterte Bedienung werde die Aktuelle Priorität und die Prioritätsmatrix auf 8 oder 13 gesetzt.

Hinweis:
Eine erfolgreiche Bedienung ist nur möglich, wenn Sie in eine höhere Priorität schreiben können, als in der Statusleiste der Prioritätsmatrix angezeigt wird. Sie können z.B. die aktuelle Priorität 13 mit 8 überschreiben.
Die Anzeigepfeile zeigen die aktive Priorität von 1 bis 8. Bei Priorität 8 können Sie die Betriebsart ändern, z.B. von Schutz in Pre-Comfort.



Sollwerte ändern

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  • Mit der Prioritätsmatrix können Sie einen Befehl schreiben (siehe Hinweis).
  1. Wählen Sie Einstellungen > Sollwert Heizung Comfort oder Sollwert Kühlung Comfort.
  1. Wählen Sie im Register Bedienung die Eigenschaft Wert.
  • Klicken Sie Manuell.
  • Füllen Sie das Feld Wert aus.
  • Klicken Sie Senden.
  • Die Meldung Befehl erfolgreich ausgeführt wird angezeigt.
  • Im Register Erweiterte Bedienung wird die Prioritätsmatrix auf 13 gesetzt.

Hinweis:
Eine erfolgreiche Bedienung ist nur möglich, wenn Sie in eine höhere Priorität schreiben können, als in der Statusleiste der Prioritätsmatrix angezeigt wird. Sie können z.B. die aktuelle Priorität 13 mit 8 überschreiben.



Beleuchtung ein- und ausschalten

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  1. Wählen Sie das Objekt Beleuchtung und das Objekt Wert .
  1. Wählen Sie im Register Bedienung die Eigenschaft Wert.
  • Klicken Sie Manuell.
  • FüllenSie das Feld Wert aus oder verwenden Sie den Schieberegler.
  • Klicken Sie Senden.
  • Die Meldung Befehl erfolgreich ausgeführt wird angezeigt.
  • Die Beleuchtungsobjekte werden gelb angezeigt.
  • Im Register Erweiterte Bedienung wird die Prioritätsmatrix auf 13 gesetzt.

Hinweis:
Eine erfolgreiche Bedienung ist nur möglich, wenn Sie in eine höhere Priorität schreiben können, als in der Statusleiste der Prioritätsmatrix angezeigt wird. Sie können z.B. die aktuelle Priorität 13 mit 8 überschreiben.



Manuelle Bedienung freigeben

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  1. Wählen Sie eine oder mehrere Einstellungen, um die manuelle Bedienung freizugeben:
  • Werte > Betriebsart Raum
  • Einstellungen > Sollwert Kühlung Comfort
  • Einstellungen > Sollwert Heizung Comfort
  • Einstellungen > Sollwertschiebung
  1. Wählen Sie im Register Bedienung die Eigenschaft Wert.
  • Klicken Sie Auto.
  • Im Register Erweiterte Bedienung wird die Prioritätsmatrix auf 13 gesetzt.
  • Klicken Sie Senden.
  • Die Meldung Auto erfolgreich wird angezeigt.
  • Der Raum läuft im Automatikbetrieb, wenn keine andere manuelle Betriebsart aktiv ist.



Manuelle Bedienung mit höherer Priorität freigeben

Ein ausgebildeter Benutzer kann mit einer höheren Priorität 8 die aktuelle Bedienung mit Priorität 13 übersteuern.

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  1. Wählen Sie eine oder mehrere Einstellungen, um die manuelle Bedienung freizugeben:
  • Werte > Betriebsart Raum
  • Einstellungen > Sollwert Kühlung Comfort
  • Einstellungen > Sollwert Heizung Comfort
  • Einstellungen > Sollwertschiebung
  1. Wählen Sie im Register Erweiterte Bedienung die Eigenschaft Prioritätsmatrix.
  • Klicken Sie Befehl.
  • Wählen Sie in der Dropdown-Liste Priorität die gewünschte Priorität.
  • Klicken Sie Senden.
  • Die Meldung Befehl erfolgreich wird angezeigt.



Jalousien positionieren

  • Der Raum ist gewählt und die Raumgrafik wird angezeigt.
  1. Wählen Sie das Objekt Jalousien und das Objekt Wert .
  1. Klicken Sie das Register Bedienung.
  • Die Eigenschaften der Jalousien werden angezeigt.

Positionshöhe

  1. Wählen Sie die Eigenschaft Höhenwert und klicken Sie Manuell.
  1. Füllen Sie das Feld Wert aus oder verwenden Sie den Schieberegler.
  1. Klicken Sie Senden.
  • Die Meldung Manuell erfolgreich ausgeführt wird angezeigt.
  • Das Jalousienobjekt wird dynamisch angezeigt.
  • Aktuelle Priorität und Prioritätsmatrix werden auf 13 gesetzt.

Positionswinkel

  1. Wählen Sie die Eigenschaft Winkelwert und klicken Sie Befehl.
  1. Füllen Sie das Feld Wert aus oder verwenden Sie den Schieberegler.
  1. Klicken Sie Senden.
  • Die Meldung Manuell erfolgreich ausgeführt wird angezeigt.
  • Das Jalousienobjekt wird dynamisch angezeigt.
  • Aktuelle Priorität und Prioritätsmatrix werden auf 13 gesetzt.

Hinweis:
Eine erfolgreiche Bedienung ist nur möglich, wenn Sie in eine höhere Priorität schreiben können, als in der Statusleiste der Prioritätsmatrix angezeigt wird. Sie können z.B. die aktuelle Priorität 13 mit 8 überschreiben.
