Konnektivität eines Drittanbieter-OPC-Clients konfigurieren

Sie können die OPC-Client-Konnektivität von Drittanbietern in Desigo CC konfigurieren, indem Sie den OPC-Treiber und das OPC-Netzwerk erstellen, dann den Treiber dem Netzwerk zuordnen und den OPC-Treiber starten und schliesslich Daten importieren. Hintergrundinformationen finden Sie im Abschnitt Referenz.



  1. Der Systemmanager ist im Konfigurationsmodus.
  2. Im System Browser ist die Managementsicht gewählt.
  1. Wählen Sie abhängig vom Ausführungsort des Treibers eine der folgenden Optionen aus:
    • Projekt > Managementsystem > Server > Server > Treiber
    • Projekt > Managementstation > FEP-Server > [FEP] > [Treiberordner]
      Hinweis:       Wenn der Treiberordner nicht verfügbar ist, wählen Sie den FEP und klicken Neu , um ihn zu erstellen.
  2. Klicken Sie im Register Konfigurator auf Neues Objekt und wählen Sie Neuer OPC-Client Treiber.
  3. Geben Sie im Dialogfeld Neues Objekt eine Beschreibung ein und klicken Sie OK.

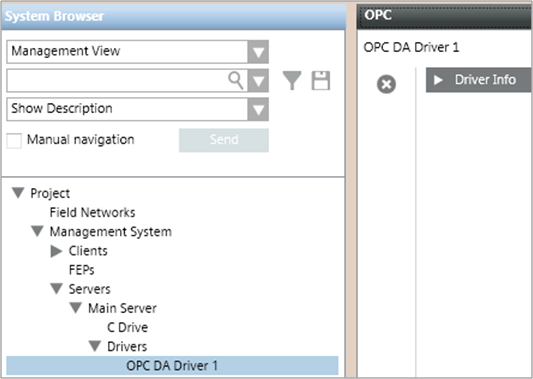

  4. Der neu erstellte OPC-Treiber wird dem System Browser hinzugefügt, aber nicht gestartet.
  6. Netzwerk erstellen:
    a. Wählen Sie Projekt > Subsystemnetzwerke.
    b. Klicken Sie im Register Konfigurator auf Neues Objekt und wählen Sie Neuer OPC-Netzwerk.
    c. Geben Sie im Dialogfeld Neues Objekt eine Beschreibung ein und klicken Sie OK.
  7. Das neu erstellte OPC-Netzwerk wird dem System Browser hinzugefügt.
  8. Den Treiber dem Netzwerk zuordnen:
    a. Wählen Sie Projekt > Subsystemnetzwerke > [OPC-Netzwerk].
    b. Öffnen Sie im Register OPC den Expander Netzwerkeinstellung.
    c. Wählen Sie aus der Dropdown-Liste Überwacht von Treiber den Treiber.
    d. Klicken Sie Speichern .

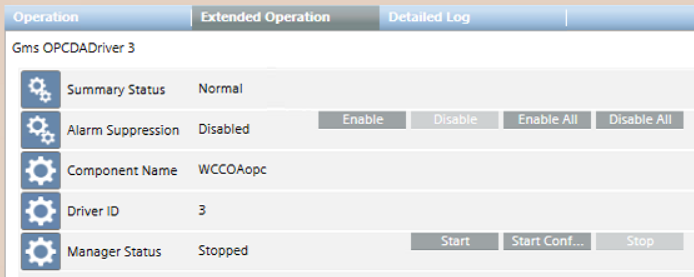

  10. Der Status eines neu erstellten Treibers lautet Gestoppt. Um sich mit dem Feld verbinden zu können, muss der Treiber entweder mit Starten oder Start-Konf… gestartet werden.
    • Wählen Sie Projekt > Managementsystem > Server > Server > Treiber > [OPC-Treiber].
  11. Klicken Sie im Register Erweiterte Bedienung die Option Starten.
    Hinweis: Zu Konfigurationszwecken können Sie auch Start-Konf. klicken, um den Treiber zu aktivieren, ohne eine echte Verbindung zum Subsystemnetz herzustellen.
  13. Import der Konfiguration. Siehe Daten des Drittanbieter-OPC-Servers importieren
  14. Wenn der OPC-Treiber während der Konfiguration im Konfigurationsmodus gelaufen ist, stoppen Sie ihn und starten Sie ihn dann im vollen Modus für den normalen Betrieb. Siehe OPC-Treiber starten oder stoppen
