Konzept der zentralen Funktion

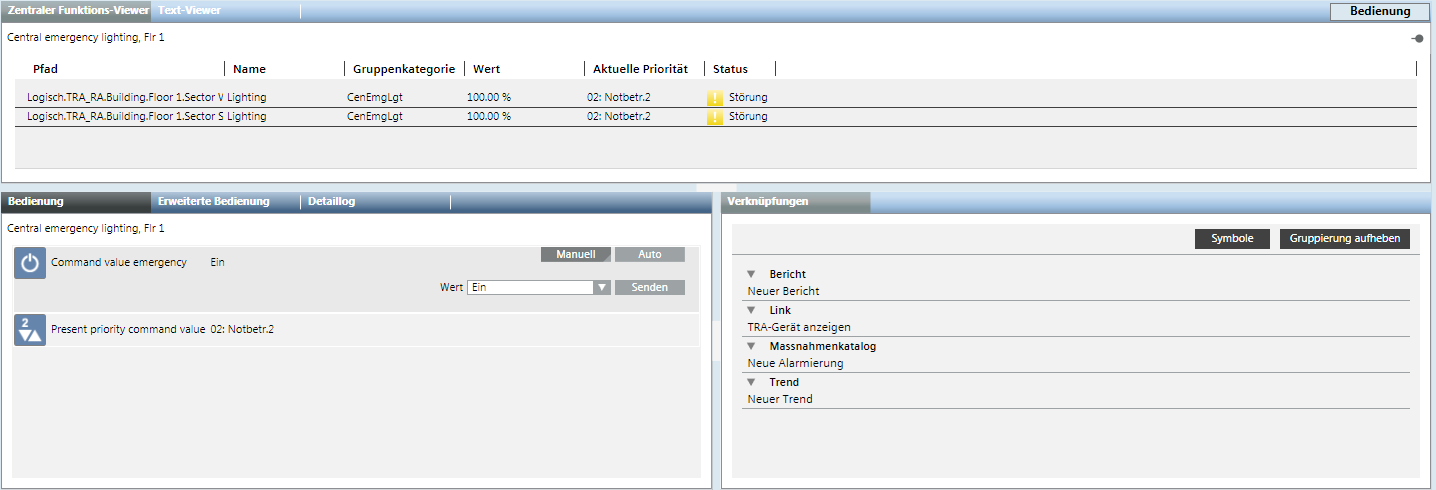

Innerhalb von Desigo Automation gibt es zentrale Funktionen für Belegung, Beleuchtung, Beschattung und Notleuchten. Diese ermöglichen die gemeinsame Steuerung von Räumen, die zu einer Gruppe gehören, sowie die manuelle Bedienung über die Managementplattform oder mit Zeitprogrammen. Die einzelnen Zustände können mit dem Zentralen Funktions-Viewer angezeigt und geschaltet werden.

HLK

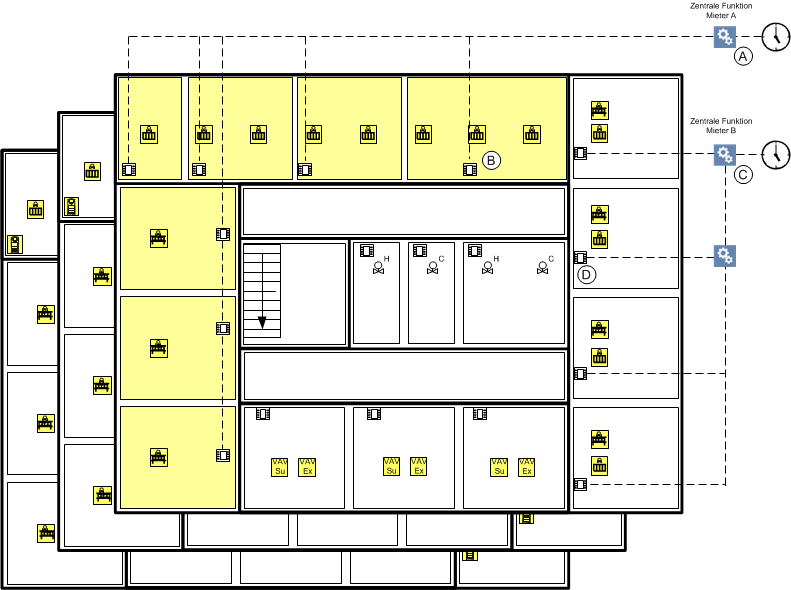

Die Abbildung zeigt, wie die zentrale Funktion auf die einzelnen Räume wirkt, wenn kein Datenfluss stattfindet. Es gibt nur zwei Mieter.

Steuerungskonzept für die zentrale Bedienfunktion
	Funktion	Beschreibung
A	Zentrale Funktion	Steuert die Räume für Mieter A.
B	Raumbedienung	Steuert den Raum für Mieter A.
C	Zentrale Funktion	Steuert die Räume für Mieter B.
D	Raumbedienung	Steuert den Raum für Mieter B.

Hinweis:
Im Gegensatz zur Beleuchtung und Beschattung kann die zentrale Funktion nicht hierarchisch (Mieter > Stockwerk > Gebäude) gesteuert werden.

Beleuchtung

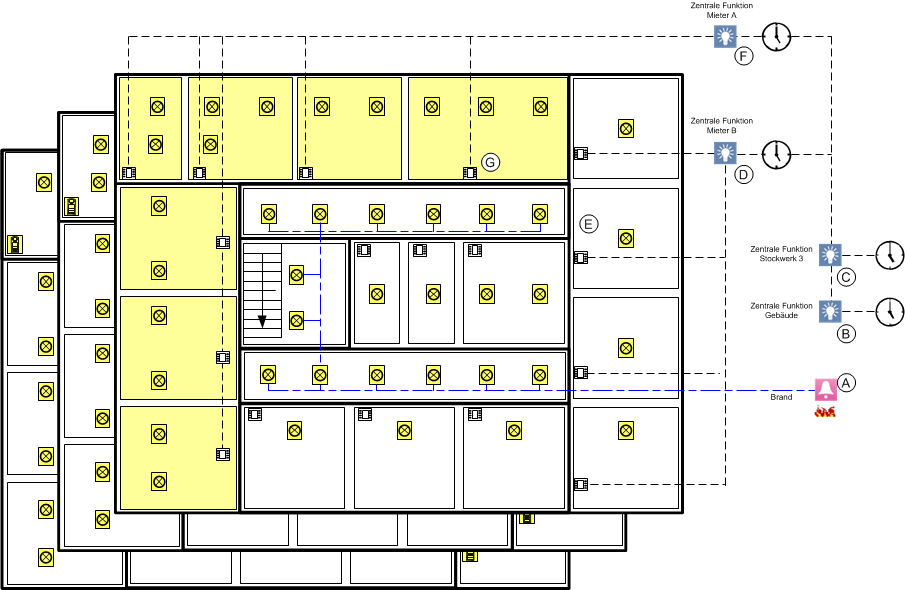

Die Abbildung zeigt, wie die zentrale Funktion auf die einzelnen Räume wirkt, wenn kein Datenfluss stattfindet. Es gibt nur zwei Mieter.

Steuerungskonzept für die zentrale Bedienfunktion
	Funktion	Beschreibung
A	Brandalarm	Schaltet die Beleuchtung in Korridoren und Treppenhäusern ein.
B	Zentrale Funktion	Steuert die Beleuchtung im ganzen Gebäude.
C	Zentrale Funktion	Steuert die Beleuchtung auf dem gesamten Stockwerk.
D	Zentrale Funktion	Steuert die Beleuchtung in den Räumen für Mieter B.
E	Raumbedienung	Steuert die Beleuchtung im Raum für Mieter B.
F	Zentrale Funktion	Steuert die Beleuchtung in den Räumen für Mieter A.
G	Raumbedienung	Steuert die Beleuchtung im Raum für Mieter A.

Hinweis:
Die zentrale Funktion kann hierarchisch (Mieter > Stockwerk > Gebäude) gesteuert werden.

Beschattung

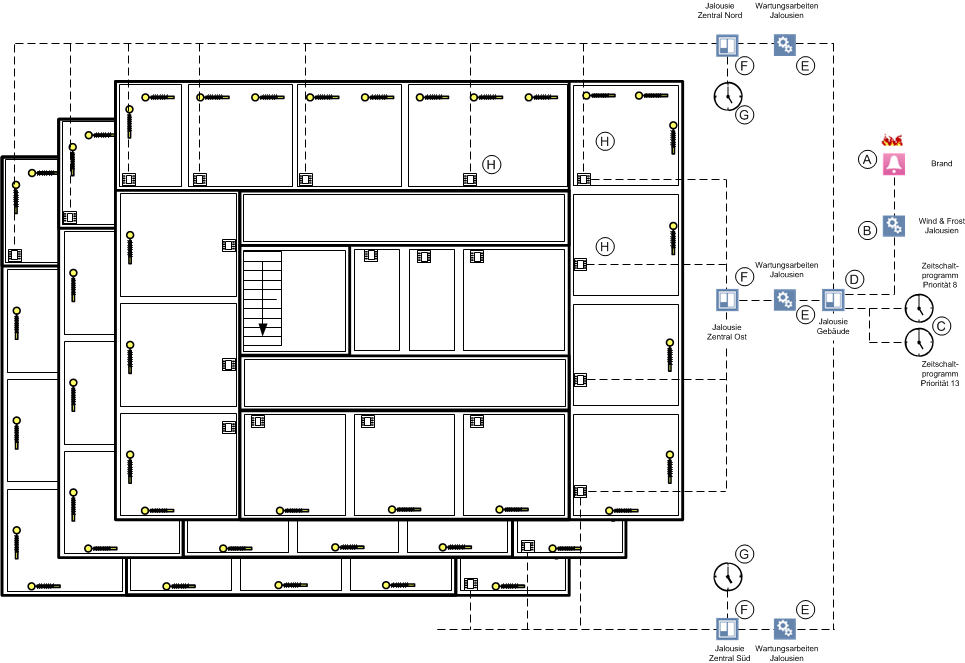

Die Abbildung zeigt, wie die zentralen Funktionen auf die einzelnen Räume wirken, wenn kein Datenfluss stattfindet. Die Westfassade ist nicht dargestellt.

Steuerungskonzept für die zentrale Bedienfunktion
	Funktion	Beschreibung
A	Brandalarm	Jalousien im ganzen Gebäude hochfahren.
B	Wind oder Frost.	Jalousien im ganzen Gebäude hochfahren.
C	Zeitprogramm	Wirkt auf das ganze Gebäude (Priorität 8 oder 13).
D	Zentrale Funktion	Jalousien im ganzen Gebäude steuern.
E	Wartungsfunktion	Jalousien im betreffenden Bereich steuern.
F	Zentrale Funktion	Jalousien im betreffenden Bereich steuern.
G	Zeitprogramm	Jalousien im betreffenden Bereich steuern.
H	Raumbedienung	Jalousien im Raum steuern.

Hinweis:
Die zentrale Funktion kann hierarchisch (Fassade > Gebäude) gesteuert werden.

Notbeleuchtung

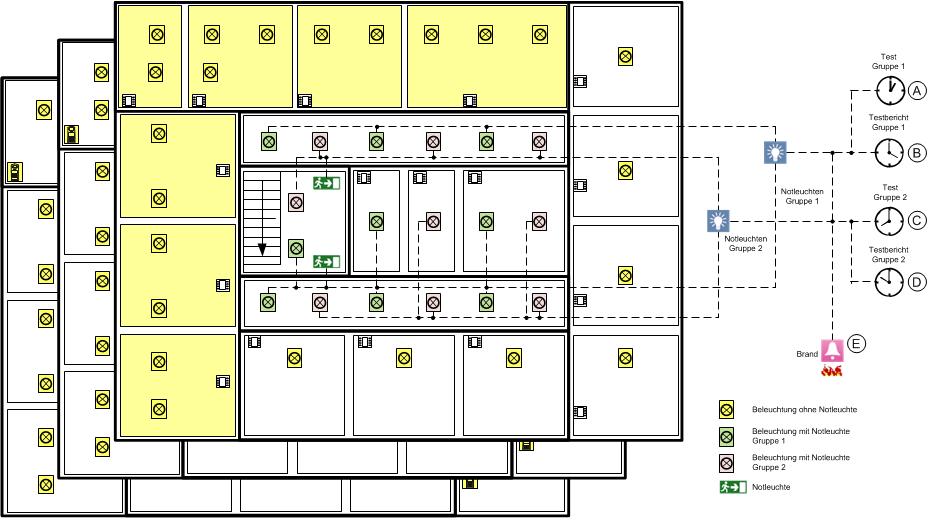

Die Abbildung zeigt, wie die zentrale Funktion der Notbeleuchtung auf die einzelnen Notleuchten in einem Gebäude wirkt, wenn kein Datenfluss stattfindet.

Steuerungskonzept für die zentrale Notbeleuchtung
	Funktion	Beschreibung
A	Test Gruppe 1	Steuert die Testfunktion der Notbeleuchtung von Gruppe 1.
B	Testbericht Gruppe 1	Steuert den Testbericht für die Notbeleuchtung von Gruppe 1.
C	Test Gruppe 2	Steuert die Testfunktion der Notbeleuchtung von Gruppe 2.
D	Testbericht Gruppe 2	Steuert den Testbericht für die Notbeleuchtung von Gruppe 2.
E	Brandalarm	Schaltet die Notbeleuchtung in Korridoren und Treppenhäusern ein. Das Signal erfolgt über einen Binäreingang, der üblicherweise von einer separaten Gefahrenmeldeanlage angesteuert wird. Die Ansteuerung des Lichts erfolgt dann über Desigo Automation.

Hinweis:
Damit die Verfügbarkeit der Notbeleuchtung gewährleistet ist, muss ein Gebäude in mindestens zwei Testgruppen unterteilt werden.
