Offline-Trends

Offline-Trenddaten werden für die längerfristige Speicherung und den Abruf historischer Daten zur Analyse ganzer Anlagen oder einzelner Prozesse genutzt.
Bei Offline-Trending werden Daten direkt in der Automationsstation erfasst.
Sie können Daten nach Bedarf abrufen bzw. Automationsstationen können die Daten automatisch hochladen.
Offline-Trenddaten können von Trendlog-Objekten in der Automationsstation erfasst und gespeichert werden, auch wenn keine Verbindung zur Managementstation besteht.
Danach können die erfassten Daten in der Trenddatenbank gespeichert werden. Offline-Trenddaten können abgerufen und in den Trends dargestellt werden.

Sie können beispielsweise einen Offline-Trend erstellen, um die Aussentemperatur dem Trendlog-Objekt in der Automationsstation zuzuweisen, wenn Sie den Energieverbrauch berechnen möchten und die Aussentemperaturserien als Messwerte benötigen. Sie können die erfassten Temperaturdaten manuell oder automatisch (periodisch) hochladen, um sie im Managementsystem zu speichern.

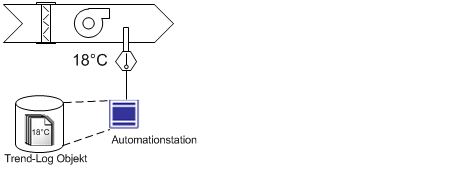

Phase 1: Offline-Trenddaten erfassen



Trenddaten werden lokal im Trendlog-Objekt in der Automationsstation gespeichert.

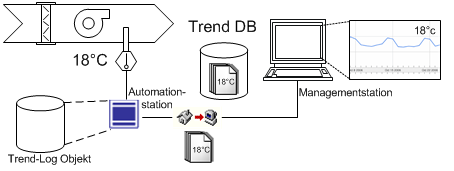

Phase 2: Offline-Trenddaten hochladen



Trenddaten werden hochgeladen, wenn:

  • Die maximale Puffergrösse ist erreicht.
  • die Anzahl definierter Einträge erreicht ist.
  • sie manuell durch das Managementsystem ausgelöst werden.

Sie können BACnet-Objekte ohne Konfigurations-Tools vom betreffenden Anbieter erstellen und löschen. Die entsprechende BACnet-Funktion muss von der Automationsstation des betreffenden Anbieters unterstützt werden.

Hinweis:

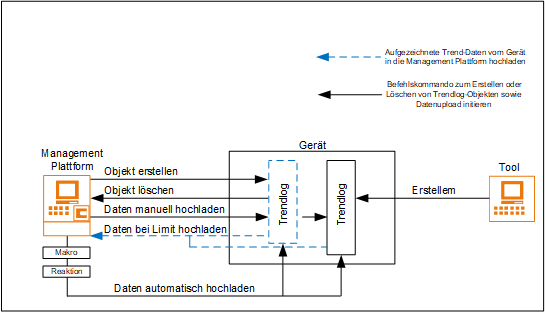

Trendlog-Objekte und Trendlog-Multiple-Objekte werden mit den Konfigurations-Tools dauerhaft erstellt und können nicht von der Managementplattform gelöscht werden. In der Abbildung oben repräsentiert das Trendlog im durchgezogenen schwarzen Kästchen das mit dem Konfigurations-Tool erstellte Trendlog.
Das Trendlog im blauen gestrichelten Feld stellt das auf der Managementplattform erstellte Trendlog dar, das gelöscht werden kann.

HINWEIS
Validierte Projekte

In einigen kritischen Umgebungen (z.B. in der pharmazeutischen Industrie) ist bei betrieblichen Workflows und Benutzeraktivitäten ein sehr hohes Mass an Sicherheit und Nachverfolgbarkeit erforderlich. Eine validierte Anlage kann ihre Validität verlieren oder muss neu validiert werden, wenn ein BACnet-Objekt hinzugefügt oder entfernt wird. Verwenden Sie daher diese Funktion nicht oder aktivieren Sie sie nicht in den Applikationsrechten.
