Einem Objektmodell Funktionen zuordnen

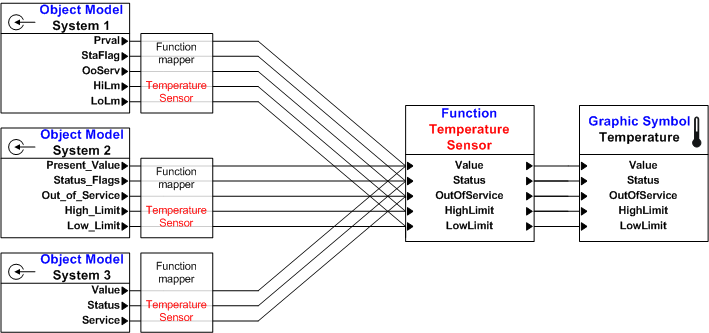

Im Register Modelle & Funktionen können Sie mithilfe der Funktionsabbildung definieren, welche Funktionen einem bestimmten Objektmodell zugeordnet sind. Ein Beispiel: Sie haben Objektmodelle für drei verschiedene Geräte, wie in der Abbildung zu sehen, die alle der Funktion "Temperaturfühler" zugeordnet werden sollen. Auf diese Weise können die verschiedenen Eigenschaften, die in jedem Objektmodell definiert sind, mit stets den gleichen Eigenschaften innerhalb der Funktion verknüpft werden. Weitere Informationen hierzu finden Sie unter Expander Funktionsabbildung.

  • Die erforderlichen Funktionen wurden erstellt und konfiguriert.
  1. Wählen Sie im System Browser Projekt > Systemeinstellungen > Bibliotheken > [...] > [Objektmodell].

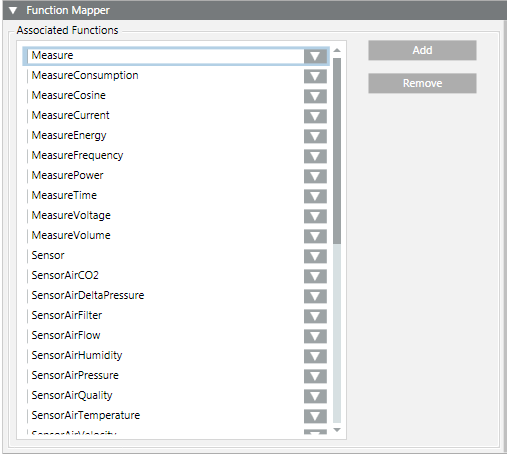

  1. Öffnen Sie im Register Modelle & Funktionen den Expander Funktionabbildung.
  1. Klicken Sie unter Zugehörige Funktionen die Option Hinzufügen.
  1. Wählen Sie in der Dropdown-Liste die Funktion aus, die Sie diesem Objektmodell zuweisen möchten.
  • Die Eigenschaften dieser Funktion werden im Gruppenfeld Eigenschaftsabbildung auf der rechten Seite angezeigt.
    Hinweis: Sie können auch Funktionen aus dem System Browser in das Feld Zugehörige Funktionen ziehen.
  1. Wählen Sie in der Dropdown-Liste Sichttyp für Abbildung die System Browser-Sicht aus, die verwendet werden soll.
    Hinweis: Verwenden Sie innerhalb eines Systems immer die gleiche Abbildungssicht! Ansonsten können die Objekte möglicherweise nicht abgebildet werden.
  1. Wählen Sie für jede ausgewählte Funktion den zu verwendenden Abbildungstyp:
  • Einfach (Eigenschaften der Funktion auf denen des Objektmodell abbilden
  • Funktional (untergeordnete Objekte gemeinsam mit Funktionen abbilden)
  • Erweitert (untergeordnete Objekte zusammen mit Pfad und Objektmodelleigenschaften abbilden)
  • Gemischt (untergeordnete Objekte zusammen mit Pfad und Funktionen abbilden)
  1. Konfigurieren Sie zudem für jede Eigenschaft den zu verwenden Abbildungsausdruck. Je nach ausgewähltem Abbildungstyp kann dies Folgendes beinhalten:
  • Für Abbildung verwendete Funktion
  • Für Abbildung verwendete Objektmodelleigenschaft
  • Pfad wird auf untergeordnetem Objekt abgebildet
    Hinweis: Weitere Informationen zu Abbildungstyp und Abbildungsausdruck finden Sie unter Expander Funktionsabbildung.
  1. Wiederholen Sie die Schritte 3 bis 7 für alle Funktionen, die Sie diesem Objektmodell zuweisen möchten.
  1. Klicken Sie Speichern .
