Objektmodell für Raumgeräte von Drittanbietern erstellen

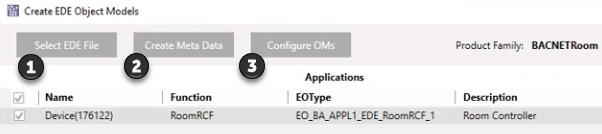

Dieses Verfahren besteht aus 3 Schritten, die im Allgemeinen mit dem Tool EdeApplications.exe durchgeführt werden.

1. Laden Sie die EDE-Datei und lesen Sie sie ein.
2. Erstellen Sie die Metadatendatei und importieren Sie sie in die Desigo CC-Bibliothek, um das Objektmodell zu erstellen.
3. Erstellen Sie eine grundlegende Konfiguration für die Eigenschaften des Objektmodells.

Nachdem Sie das Objektmodell erstellt haben, können Sie das Drittanbieter-Raumgerät auf die gleiche Weise importieren wie ein Siemens Raumgerät.
Siemens Raumgeräte über eine EDE-Datei importieren

Objektmodell für Raumgeräte von Drittanbietern erstellen

• Sie haben eine gültige EDE-Datei für das Raumgerät eines Drittanbieters.

• Die Bibliothek BA_Device_BACnet_RoomThermostat_HQ_1 ist installiert.

1. Klicken Sie Metadaten erstellen.

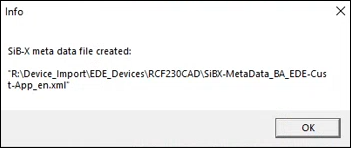

• Das Tool erstellt eine XML-Datei mit Metadateninformationen. Die XML-Datei ist am gleichen Speicherort wie Ihre EDE-Datei gespeichert.

2. Öffnen Sie Managementsicht > Systemeinstellungen > Bibliotheken.

3. Wählen Sie HQ > BA > Gerät > BA_Device_BACnet_RoomThermostat_HQ_1.

4. Passen Sie die Bibliothek Ihren Anforderungen entsprechend an.

5. Öffnen Sie die Importregeln der angepassten Bibliothek.

6. Öffnen Sie Aus Datei extrahieren und klicken Sie Durchsuchen.

7. Wählen Sie die erstellte Metadatendatei aus.

• Das neue Objekt des Objektmodells wird erstellt.

8. Klicken Sie Speichern.

• Das neue Objektmodell wird in Ihrer Bibliothek angezeigt.

9. Gehen Sie zurück zu EdeApplications.exe.

10. Klicken Sie OMs konfigurieren.
