SNMP-Textgruppen für das benutzerdefinierte Gerät konfigurieren

Bei der Konfiguration eines benutzerdefinierten SNMP-Geräts können Sie die verschiedenen SNMP-Werte mit beschreibenden Texten verknüpfen, um den Bedienern zu helfen, die verschiedenen Bedingungen im System zu verstehen.

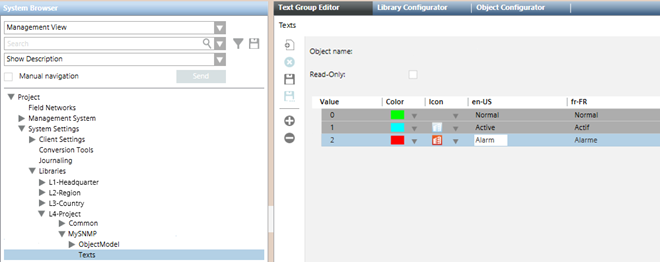

  1. Wählen Sie im System Browser Projekt > Systemeinstellungen > Bibliotheken > [L4-Projekt] oder [L3-Land] oder [L2-Region] > Global > [SNMP] > Texte.
  • Das Register Textgruppen-Editor wird geöffnet.
  1. Konfigurieren Sie die Textgruppeneinträge wie folgt:
    a. Klicken Sie Neue Zeile hinzufügen .
    b. Fügen Sie in der neuen Zeile einen Wert und einen beschreibenden Text für en-US und jede andere unterstützte Sprache hinzu.
    c. Klicken Sie OK.
    c. Wiederholen Sie die obigen Unterschritte, um alle erforderlichen Texte hinzuzufügen.
  1. Klicken Sie Speichern .
  1. Führen Sie im Dialogfeld Speichern unter folgende Schritte aus:
    a. Geben Sie den Objektnamen.
    b. Im Feld Name geben Sie einen Wert ein, z.B. TxG_MySNMP_Events.
    c. Geben Sie im Feld Beschreibung beispielsweise MySNMP Events ein.
    d. Klicken Sie OK.
    Hinweis: Beim Speichern einer Textgruppe müssen spezifische Syntaxregeln beachtet werden:
    Der Objektname und der Name müssen folgendes Präfix haben: TxG_.
    - Auf das Präfix kann eine Beschriftung für den Gerätenamen oder den Disziplinnamen folgen (z.B. MySNMP oder SNMP).
    - Beenden Sie den Text mit einer Beschriftung, die den Gruppentyp angibt (z.B. Ereignisse).
    - Im Feld Beschreibung können Sie freien Text eingeben.
  • Das neue SNMP-Textgruppenobjekt wird dem System Browser hinzugefügt.
  1. Beenden Sie die Desigo CC Client-Applikation und starten Sie sie erneut. So kann die neue Textgruppe in den Bereichen angezeigt werden, in denen sie verwendet werden kann.
    Hinweis: Wenn die Syntax des Textgruppennamens falsch ist, kann Desigo CC die Textgruppe nicht dort laden, wo auf sie verwiesen wird (z.B. in der Konfiguration der DPE-Details).



Feld

Beschreibung

Wert

Geben Sie den Wert ein, den die Managementstation vom SNMP-Punkt liest. Grundsätzlich zeigt dieser den tatsächlichen Zustand des SNMP-Punkts mit einem numerischen Wert an (die Variable ist vom Typ Vorzeichenlose Integer).

Farbe

Wählen Sie die Farbe, die dem Text zugeordnet werden soll, wenn der Punkt den eingestellten Wert erreicht. Dieses Feld ist optional.

Symbol

Wählen Sie das Symbol, das dem Text und dem Punktstatus zugeordnet werden soll, wenn SNMP den eingestellten Wert erreicht. Dieses Feld ist optional.

en-US

Geben Sie den Text in Englisch-US ein. Sofern nicht anders konfiguriert, ist die englische Sprache in Projekten immer vorhanden (meistens, wenn eine HQ-Projektvorlage wiederhergestellt wurde).

Andere Sprachen
(z.B. fr-FR)

Geben Sie den Text für die zweite Sprache ein. Jedes Projekt kann eine zweite konfigurierbare Sprache haben (im obigen Beispiel Französisch).

Weitere Informationen zu Textgruppen finden Sie im zugehörigen Abschnitt Referenz.
