Neue Funktion an erstellen.

Sobald ein Funktionsbaustein verfügbar ist, können Sie neue Funktionen erstellen oder vorhandene Funktionen kopieren.

Überspringen Sie diesen Schritt, wenn Sie eine bestehende Funktion ändern möchten.

Funktion neu erstellen

  • In Ihrem Bibliothekstyp (z. B. L4-Projekt) ist ein Baustein Funktionen verfügbar.
  1. Wählen Sie den Funktionsbaustein aus, unter dem Sie eine neue Funktion erstellen möchten. Zum Beispiel, Projekt > Systemeinstellungen > Bibliotheken > L4-Projekt > Brand > [Subsystem-Bibliothek] > Funktionen.
  1. Wählen Sie das Register Modelle & Funktionen.
  1. Klicken Sie Neues Objektmodell oder Funktion .
  1. Geben Sie im Dialogfeld Neues Objekt einen Namen ein.
  1. Klicken Sie OK.

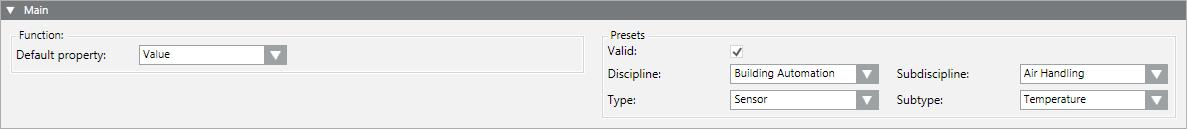

  1. Wählen Sie im Expander Einstellungen die entsprechenden Voreinstellungen für:
  • Disziplin (Gebäudeautomation, Brandschutz, usw.)
  • Subdisziplin (Luftbehandlung, Raumregelung, usw.)
  • Typ (Sensor, Schalter, usw.)
  • Subtyp (Temperatur, Strömung, usw.)
  1. Aktivieren Sie das Kontrollkästchen Gültig.
  1. Wählen Sie den entsprechenden Eintrag für Standardeigenschaft.
  1. Klicken Sie Speichern .
  • Die Funktion wird im entsprechenden Ordner gespeichert und die Voreinstellungen sind definiert.

Hinweis 1:
Jede Funktion benötigt eine Standardeigenschaft (z.B. Wert). Die Zuordnung kann nur durchgeführt werden, nachdem die einzelnen Eigenschaften im Expander Eigenschaften angelegt wurden.
Hinweis 2:
Die Funktion ist nach diesem Arbeitsschritt noch nicht konfiguriert. Wählen Sie je nach Applikation den Workflow für Einfach, Funktional, Erweitert oder Gemischt.



Funktion aus vorhandener Funktion erstellen

  • In Ihrem Bibliothekstyp (z. B. L4-Projekt) ist ein Baustein Funktionen verfügbar, in dem Sie Funktionen speichern können.
  1. Wählen Sie im System Browser die Funktion aus, die Sie kopieren möchten. Zum Beispiel Projekt > Systemeinstellungen > Bibliotheken > L1-Headquarter > BA > Air System > Funktionen > SensorAirFlow.
  1. Klicken Sie im Register Modelle & Funktionen die Option Speichern unter.
  1. Wählen Sie im Dialogfeld Objekt speichern unter den Funktionsbaustein aus, unter dem Sie eine Kopie der Funktion speichern möchten. Zum Beispiel L4-Project > BA > Air System > Funktionen.
  1. Geben Sie einen Namen und eine Beschreibung für die neue Funktion ein und klicken Sie OK.
  • Eine Kopie der Funktion wird in den angegebenen Funktionsbaustein eingefügt.
