Feldsystemalarme (FS)

Subsystemalarme werden auf Ebene des Subsystems, der Zentrale oder der Automationsstation ausgegeben. Anhand von Alarmtabellen werden diese Subsystemalarme Desigo CC-Alarmklassen zugeordnet.

Subsystemalarm einrichten

1. Wählen Sie im System Browser Projekt > Systemeinstellungen > Bibliotheken > [...] > [Objektmodell].

2. Wählen Sie das Register Modelle & Funktionen.

3. Wählen Sie die Eigenschaft (z.B. Alarm, Fehler) im Expander Eigenschaften.

4. Aktivieren Sie im Expander Alarmkonfiguration das Kontrollkästchen Gültig.

5. Wählen Sie die Option Subsystem.

6. Wählen Sie in der Dropdown-Liste Alarmtabellenreferenz die Alarmtabelle aus, die Sie anwenden möchten.

7. Wiederholen Sie die Schritte 3 bis 6 nach Bedarf für jede Eigenschaft.

8. Klicken Sie Speichern .

• Der Subsystemalarm für die Eigenschaft ist konfiguriert. In der Übersicht Eigenschaften wird das entsprechende Kontrollkästchen FS aktiviert.

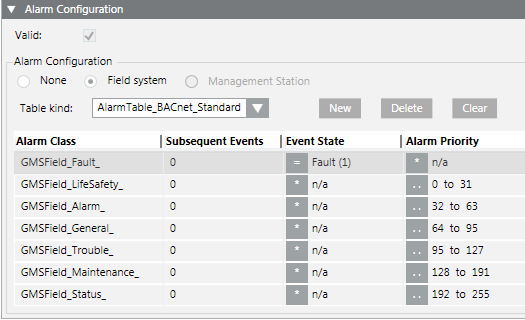

Beispiel einer Alarmtabelle Weitere Informationen, wie Sie Alarmtabellen bearbeiten bzw. konfigurieren, finden Sie unter Alarmtabellen anpassen.
