Subsystemnetzwerk für die Integration von Drittgeräten erstellen

Die Erstellung eines Netzwerkes kann manuell oder mit dem Assistenten erfolgen.

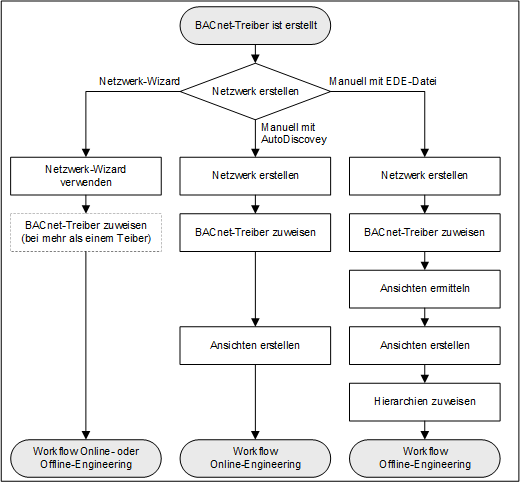

Workflow Subsystemnetzwerk erstellen
Workflow Subsystemnetzwerk erstellen

2a – Netzwerk mit dem Netzwerk-Assistenten erstellen

  1. Wählen Sie Projekt > Subsystemnetzwerke.
  2. Wählen Sie das Register Netzwerk-Assistent.
  3. Öffnen Sie den Expander Subsystem auswählen, und gehen Sie wie folgt vor:
    a. Verfügbare Subsysteme: Wählen Sie das Subsystem in der Dropdown-Liste. Klicken Sie Nächste Seite .
    b. Netzwerkname: Geben Sie einen Netzwerknamen ein.
    c. Netzwerkbeschreibung: Geben Sie eine Netzwerkbeschreibung ein. Klicken Sie Nächste Seite .
    d. Auswahl der Station: Wählen Sie den Hauptserver in der Dropdown-Liste.
    e. Auswahl des Treibers: Wählen Sie den Kommunikationstreiber in der Dropdown-Liste oder erstellen Sie einen neuen Treiber. Klicken Sie Nächste Seite .
    f. In Sichten importieren: Aktivieren Sie die Kontrollkästchen für die Ansichten und geben Sie Werte in die Textfelder Name des übergeordneten Ordners und Beschreibung des übergeordneten Ordners ein. Klicken Sie Nächste Seite .
    g. Geräte importieren: Wählen Sie eine Option für den Import der Datendateien aus. Klicken Sie Nächste Seite .
    h. Übersichtinformation: Überprüfen Sie die Einträge.
  4. Klicken Sie Konfiguration ausführen .
  5. Führen Sie die weiteren Schritte gemäss dem Online- oder Offline-Engineering (siehe unten) durch.

2b –Netzwerk für AutoDiscovery manuell erstellen

Führen Sie die folgenden Schritte aus, um ein Netzwerk manuell zu erstellen:

Netzwerk erstellen

  1. Wählen Sie Projekt > Subsystemnetzwerke > Managementsystem > Server > Server > Treiber.
  2. Klicken Sie Neu , und wählen Sie Neuer BACnet-Treiber.
  3. Geben Sie im Dialogfeld Neues Objekt einen Namen und eine Beschreibung ein.
  4. Klicken Sie OK.
  5. Der neue Treiber ist im System Browser verfügbar.
  6. Klicken Sie Speichern .

Treiber zuweisen

  1. Wählen Sie Projekt > Subsystemnetzwerke > [Netzwerkname].
  2. Klicken Sie das Register BACnet, und öffnen Sie den Expander Netzwerkeinstellung.
  3. Wählen Sie den Treiber aus der Dropdownliste.
  4. Klicken Sie Speichern .

Ansichten erstellen

  1. Wählen Sie Projekt > Systemeinstellungen > Ansichten.
  2. Wählen Sie das Register Ansichten, und geben Sie folgende Daten an:
    • Beschreibung (Name in der Managementsicht)
    • Root-Beschreibung (Name für den Basisordner)
    • Root-Name (Systemname für den Basisordner)
    • Wählen Sie in der Dropdown-Liste Typ eine der folgenden Optionen:
      ‒ Betreibersicht
      ‒ Technisch
      ‒ Physikalisch
  3. Klicken Sie Speichern .
  4. Wenn Sie weitere Ansichten benötigen, wiederholen Sie die Punkte 2 und 3.
  5. Führen Sie die weiteren Schritte gemäss dem Online-Engineering (siehe unten) durch.

2c –Netzwerk für EDE-Datei manuell erstellen

Um ein manuelles Netzwerk zu erstellen, müssen Sie:

Netzwerk erstellen

  1. Wählen Sie Projekt > Subsystemnetzwerke > Managementsystem > Server > Server > Treiber.
  2. Klicken Sie Neu , und wählen Sie Neuer BACnet-Treiber.
  3. Geben Sie im Dialogfeld Neues Objekt einen Namen und eine Beschreibung ein.
  4. Klicken Sie OK.
  5. Der neue Treiber ist im System Browser verfügbar.
  6. Klicken Sie Speichern .

Treiber zuweisen

  1. Wählen Sie Projekt > Subsystemnetzwerke > [Netzwerkname].
  2. Klicken Sie das Register BACnet, und öffnen Sie den Expander Netzwerkeinstellung.
  3. Wählen Sie den Treiber aus der Dropdownliste.
  4. Klicken Sie Speichern .

Ansichten aus der Importdatei ermitteln

Die Ansichten können nur ermittelt werden, indem die EDE-Datei in das System importiert wird.

  1. Klicken Sie das Register Import.
  2. Klicken Sie Durchsuchen, und wählen Sie die zu importierende Datei.
  3. Klicken Sie Öffnen.
  4. Klicken Sie in der Liste der Objekte auf , um alle Dateien auszuwählen.
  5. Klicken Sie Importieren.
  6. Eine Bestätigungsmeldung wird angezeigt.
  7. Klicken Sie Ja.

Ansichten erstellen

  1. Wählen Sie Projekt > Systemeinstellungen > Ansichten.
  2. Wählen Sie das Register Ansichten, und geben Sie folgende Daten an:
    • Beschreibung (Name in der Managementsicht)
    • Root-Beschreibung (Name für den Basisordner)
    • Root-Name (Systemname für den Basisordner)
    • Wählen Sie in der Dropdown-Liste Typ eine der folgenden Optionen:
      ‒ Betreibersicht
      ‒ Technisch
      ‒ Physikalisch
  3. Klicken Sie Speichern .
  4. Wenn Sie weitere Ansichten benötigen, wiederholen Sie die Punkte 2 und 3.
  5. Führen Sie die weiteren Schritte gemäss dem Online-Engineering (siehe unten) durch.

Hierarchien zuweisen

  1. Wählen Sie Projekt > Subsystemnetzwerke > [Netzwerkname].
  2. Wählen Sie das Register Importieren.
  3. Öffnen Sie den Expander Hierarchieabbildung.
  4. In der Spalte Hierarchiename werden alle vorhandenen Hierarchien angezeigt.
  5. Wählen Sie im System Browser die neue Ansicht, z.B. Technisch.
  6. Im System Browser wird ein Objekt der gewählten Ansicht angezeigt.
  7. Ziehen Sie dieses Objekt in den Expander Hierarchien in die Spalte Hierarchie unter diesem Knoten importieren der entsprechenden Zeile, z.B Technisch.
  8. Führen Sie die weiteren Schritte gemäss dem Offline-Engineering (siehe unten) durch.
