Dialogfelder

Im BACnet Objekt-Browser sind viele Dialogfenster enthalten, die die Bedienung des Tools vereinfachen. In jedem Thema dieses Kapitels werden Zweck und Ort der Dialogfelder in der Software erläutert. Lesen Sie bei Bedarf die folgenden Themen:

Listenelement hinzufügen/entfernen

Wo sich das Dialogfeld befindet

Markieren Sie in der Systemstruktur Ihr BACnet-Gerät, und wählen Sie dann im Menü Dienste den Punkt Listenelement hinzufügen/entfernen.

Wozu das Dialogfeld dient

Im Dialogfeld Listenelement hinzufügen/entfernen können Sie Listenelemente zu einem Objekt in einem Gerät hinzufügen oder daraus entfernen. Im BACnet Objekt-Browser können Sie nur einfache Datentypen-Listen bearbeiten.

Feld/Schaltfläche	Beschreibung
Listenelement hinzufügen	Aktivieren Sie diese Schaltfläche, um bei einem Objekt ein Listenelement hinzuzufügen.
Listenelement entfernen	Aktivieren Sie diese Schaltfläche, um von einem Objekt ein Listenelement zu entfernen.
Objekttyp	Zur Selektion eines Objekttyps klicken Sie den Dropdown-Pfeil.
Instanz	Geben Sie die Instanznummer des Objekts ein.
Eigenschafts-ID	Zur Selektion eines Eigenschafts-ID-Typs klicken Sie den Dropdown-Pfeil.
Daten	Geben Sie durch Komma getrennte Aufzählungswerte ein.
Datentyp	Zur Auswahl der Datentypen Enumerated, Real, Signed oder Unsigned klicken Sie den Dropdown-Pfeil.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

BBMD-Konfiguration

Wo sich das Dialogfeld befindet

Markieren Sie in der Systemstruktur Ihr BACnet-Gerät, und wählen Sie dann im Menü Dienste den Punkt BBMD-Konfiguration.

Wozu das Dialogfeld dient

Im Dialogfeld BBMD-Konfiguration können Sie die Broadcast Distribution-Tabelle an ein oder mehrere Geräte senden.

Feld/Schaltfläche	Beschreibung
Port	Geben Sie die BACstac Portnummer für das Gerät ein. Normalerweise ist die Nummer 1.
Distribution-Tabelle neu laden	Zum Neuladen der Broadcast Distribution-Tabelle klicken Sie diese Schaltfläche.
IP-Adresse	Geben Sie die IP-Adresse für ein Gerät im Netzwerk ein, das Sie der BBMD-Tabelle hinzufügen möchten. Das Hinzufügen eines Eintrags mit der gleichen IP-Adresse überschreibt eine vorhandene Adresse mit dieser IP-Adresse. Ein Doppelklick auf ein Element in der Liste zeigt die IP-Adresse, UDP-Port und Subnetz-Maske, so dass der Eintrag bearbeitet werden kann.
UDP	Übernehmen Sie die Standard-UDP-Nummer 47808.
Subnetzmaske	Die Subnetzmaske muss mit dem Maskenaufbau für Ihr Netzwerksegment übereinstimmen. Sie können diese Informationen mit ipconfig / all in der Eingabeaufforderung abrufen. Die Subnetzmaske ist gewöhnlich 255.255.255.0.
Alles synchronisieren	Zur Synchronisierung der Tabelle mit jedem Gerät in der Tabelle klicken Sie darauf.
BDT schreiben	Klicken Sie hierauf, um die IP-Adresse und Broadcast Distribution-Methode dieses BBMD zu allen seiner Peers im Netzwerk zu senden.
OK	Zur Synchronisierung der Tabelle mit dem lokalen Gerät und zum Verlassen des Dialogfelds klicken Sie hierauf.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Aktueller Wert des Kanal

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Kanalobjekte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Aktueller Wert.

Wozu das Dialogfeld dient

Im Dialogfeld Aktueller Wert des Kanals können Sie den Datentyp, die Priorität und den Wert ändern.

Feld/Schaltfläche	Beschreibung
Wert	Zeigt den Wert an.
Datentyp	Wählen Sie die Datentyp.
Priorität	Ermöglicht es, eine der 16 BACnet-Prioritäten festzulegen.
Neuer Wert	Ermöglicht die Änderung des aktuellen Werts.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Ereignisparameter konfigurieren

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie ein Ereignisanmeldungsobjekt und doppelklicken Sie dann in der Spalte Eigenschaftsname den Eintrag Alarmparameter.

Wozu das Dialogfeld dient

Im Dialogfeld Ereignisparameter konfigurieren können Sie Ereignisparameter für diverse Ereignistypen bearbeiten. Das Dialogfeld enthält neun Register für die neun Alarmtypen.

Feld/Schaltfläche	Beschreibung
Änderung der Zeichenfolge	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Bitstringwerte. Sie können einen Bitstringwert aus, wie "normal", "fault" oder "offnormal".
Änderung des Status	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Eigenschaftszustandtyp. Wählen Sie aus der Dropdown-Liste einen Zustandstyp aus, z.B. "binär" oder "boolesch". Wert. Wählen Sie einen Wert für den Zustandstyp aus.
Änderung des Werts	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Eigenschaftsinkrement. Geben Sie einen Wert für das Eigenschaftsinkrement ein.
Befehlsfehler	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Sollwertreferenz. Geben Sie die Geräteinstanznummer, den Objekttyp, die Objektinstanznummer, den Eigenschaftsnamen und die Matrixindexnummer ein, wobei -1 nicht anwendbar bedeutet.
Floating-Limit	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Untere Diff-Grenze. Geben Sie einen Wert für die untere Differenzgrenze ein. Obere Diff-Grenze. Geben Sie einen Wert für die obere Differenzgrenze ein. Totzone. Geben Sie einen Wert für die Totzone ein. Sollwertreferenz. Geben Sie die Geräteinstanznummer, den Objekttyp, die Objektinstanznummer, den Eigenschaftsnamen und die Matrixindexnummer ein, wobei -1 nicht anwendbar bedeutet.
Ausser Bereich	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Untere Grenze. Geben Sie einen Wert für die untere Grenze des Bereichs ein. Obere Grenze. Geben Sie einen Wert für die obere Grenze des Bereichs ein. Totzone. Geben Sie einen Wert für die Totzone ein.
Änderung der Personensicherheit	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Betriebseigenschaften-Referenz. Geben Sie die Geräteinstanznummer, den Objekttyp, die Objektinstanznummer, den Eigenschaftsnamen und die Matrixindexnummer ein, wobei -1 nicht anwendbar bedeutet. Alarmwerte Personensicherheit/Alarmwerte. Wählen Sie die Alarmwerte für die Personensicherheits- und andere Applikationen aus.
Puffer bereit 2	Meldungsschwelle. Geben Sie einen Wert für die Meldungsschwelle ein. Anzahl vorheriger Meldungen. Geben Sie einen Wert für die Anzahl vorheriger Meldungen ein.
Vorzeichenloser Bereich	Zeitverzögerung. Geben Sie einen Wert für die Zeitverzögerung ein. Untere Grenze. Geben Sie einen Wert für die untere vorzeichenlose Grenze ein. Obere Grenze. Geben Sie einen Wert für die obere vorzeichenlose Grenze ein.
OK	Bestätigt die Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Bestätigter privater Transfer

Wo sich das Dialogfeld befindet

Markieren Sie in der Systemstruktur Ihr BACnet-Gerät, und wählen Sie dann im Menü Dienste den Punkt Privater Transfer.

Wozu das Dialogfeld dient

Das Dialogfeld Bestätigter privater Transfer bietet die Möglichkeit, Meldungen von einem BACnet Gerät an ein anderes zu senden.

Feld/Schaltfläche	Beschreibung
Hersteller-ID	Damit können Sie die zum dem Gerät gehörige Lieferanten-ID einzugeben.
Service-Nummer	Damit können Sie die Service-Nummer dieser Aufforderung eingeben.
Service-Nachricht	Damit können Sie eine Nachricht an ein anderes BACnet-Gerät senden.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Objekt anlegen

Wo sich das Dialogfeld befindet

Markieren Sie in der Systemstruktur Ihr BACnet-Gerät, und wählen Sie dann im Menü Dienste den Punkt Objekt erstellen.

Wozu das Dialogfeld dient

Im Dialogfeld Objekt erstellen können Sie ein neues Objekt in einem Gerät anlegen.

Feld/Schaltfläche	Beschreibung
Objekttyp	Klicken Sie den Dropdown-Pfeil und wählen Sie den neuen Objekttyp aus, den Sie anlegen möchten.
Objekt	Geben Sie die Objektinstanz-Nummer ein, die Sie dem Objekt zuordnen wollen. Die Eingabe von -1 aktiviert die automatische Zuordnungsfunktion.
Objektname	Geben Sie den Namen ein, den Sie dem Objekt zuordnen wollen.
Beschreibung	Geben Sie einen Beschreibungstext für das Objekt ein, das Sie anlegen.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Gerätekommunikationssteuerung

Wo sich das Dialogfeld befindet

Markieren Sie in der Systemstruktur Ihr BACnet-Gerät, und wählen Sie dann im Menü Dienste den Punkt Gerätekommunikationssteuerung.

Wozu das Dialogfeld dient

Im Dialogfeld Gerätekommunikationssteuerung können Sie ein Kommando zur Gerätekommunikationssteuerung an das selektierte Gerät senden.

Feld/Schaltfläche	Beschreibung
Aktivieren	Aktivieren Sie diese Schaltfläche, um die Kommunikation für das ausgewählte Gerät freizuschalten.
Deaktivieren	Aktivieren Sie diese Schaltfläche, um die Kommunikation für das ausgewählte Gerät abzuschalten.
Nur Initiierung deaktivieren	Aktivieren Sie diese Schaltfläche, um die Fähigkeit des Geräts zur Einleitung der Kommunikation zu deaktivieren.
Deaktivierungsdauer	Geben Sie die Zeit in Minuten ein, die das selektierte Gerät deaktiviert werden soll. Geben Sie 0 ein für unbegrenzte Zeit.
Geräte-Passwort	Geben Sie hier das Geräte-Passwort ein.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Sicherheits-Schlüsselsatz anzeigen

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Netzwerksicherheitsobjekte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Key-Sets.

Wozu das Dialogfeld dient

Im Dialogfeld Sicherheits-Schlüsselsatz anzeigen können Sie die Inhalte der beiden Schlüsselsätze des Geräts ansehen. Im Dialogfeld werden schreibgeschützte Eigenschaften der Schlüsselsätze angezeigt.

Wenn kein Schlüsselsatz angegeben wurde, ist das Feld Schlüsselrevision auf „0“ gesetzt, die Schlüssel-IDs sind leer, und in den Feldern Aktivierungszeit und Endzeit werden Platzhalter angezeigt.

Feld/Schaltfläche	Beschreibung
Sicherheits-Schlüsselsätze	Aktivieren Sie eine dieser beiden Schaltflächen, um Details des jeweiligen Schlüsselsatzes anzusehen.
Schlüssel-Revision	Zeigt die Nummer des gewählten Sicherheits-Schlüsselsatzes an.
Aktivierungszeit	Zeigt die UTC-Zeit an, ab der der Schlüsselsatz gültig ist.
Endzeit	Zeigt die UTC-Zeit an, ab der der Schlüsselsatz nicht mehr gültig ist.
Schlüssel-IDs	Zeigt den zu verwendenden Schlüssel sowie die Signatur und den Verschlüsselungsalgorithmus an, mit denen der Schlüssel eingesetzt wird.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Zugriffsregeln bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zugriffsrechte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname entweder auf negative Zugriffsregeln oder positive Zugriffsregeln.

Wozu das Dialogfeld dient

Im Dialogfeld Zugriffsregeln bearbeiten können Sie Zugriffsregeln für das ausgewählte Objekt bearbeiten.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Sie können Parameter für die gewählte Eigenschaft ändern.
Hinzufügen	Sie können ein neues Element und neue Parameter hinzuzufügen.
Entfernen	Entfernt den gewählten Eintrag.

Aktionselement bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Befehle ein Objekt. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Aktion und wählen Sie Wert schreiben. Klicken Sie im Dialogfeld Aktionen bearbeiten die Schaltfläche Bearbeiten.

Wozu das Dialogfeld dient

Im Dialogfeld Aktionselement bearbeiten können Sie Aktionselemente einer Aktionsliste hinzufügen, ändern oder sie daraus löschen.

Feld/Schaltfläche	Beschreibung
Geräteinstanz	Damit können Sie die Geräteinstanznummer ändern.
Objekttyp	Hier können Sie die Nummer, die den Objekttyp bestimmt, ändern oder Sie klicken auf den Dropdown-Pfeil und wählen den Wert für den Objekttyp.
Objektinstanz	Damit können Sie die Nummer ändern, welche die Objektinstanz bestimmt.
Eigenschafts-ID	Hier können Sie die Nummer, welche die Eigenschaft bestimmt ändern oder Sie klicken auf den Dropdown-Pfeil und wählen den Wert für die Eigenschaft.
Matrixindex	Hier können Sie eine vom Standardwert abweichende Nummer modifizieren.
Werttyp	Hier können Sie den Werttyp modifizieren.
Wert	Ermöglicht Ihnen, den Wert des Objekts oder Punkts für den Aktionstexteintragsbefehl zu ändern.
Priorität	Ermöglicht Ihnen, die Priorität des Kommandos für den Aktionstexteintrag zu ändern, wenn es eine Prioritätsmatrix aufweist. Die Standardeinstellung ist -1, was nicht zutreffend bedeutet.
Verzögerung	Ermöglicht Ihnen, den Wert der Verzögerungszeit für den Aktionstexteintragsbefehl zu ändern.
Bei Fehler abbrechen	Wenn aktiviert, wird bei jedem Kommandofehler abgebrochen.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.

Aktionen bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Befehle ein Objekt. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Aktion und wählen Sie Wert schreiben.

Wozu das Dialogfeld dient

Das Dialogfeld Aktionen bearbeiten besteht aus zwei getrennten Bereichen. Der obere Bereich zeigt Indexnummer, Aktionstext und die Anzahl von Befehlen, die der Aktionsliste zugeordnet sind, sowie die bereichsspezifischen Schaltflächen Hinzufügen und Entfernen.

Der untere Bereich zeigt die Details des Aktionstextkommandos, das Sie im oberen Bereich markiert oder selektiert haben. Es werden folgende Informationen aufgeführt: Geräteinstanz, Objekt-ID, Eigenschafts-ID, Matrixindex, Wert, Priorität, Verzögerung, Abbrechen bei Fehler und Schreiberfolg, sowie die bereichsspezifischen Schaltflächen Bearbeiten, Hinzufügen und Entfernen. Sie können für jeden von Ihnen konfigurierten Aktionstext eine beliebige Zahl von Kommandos editieren, hinzufügen oder entfernen.

Feld/Schaltfläche	Beschreibung
Aktionstext	Hinzufügen. Damit können Sie für jeden Aktionslisteneintrag einen neuen Aktionstext hinzufügen und konfigurieren. Entfernen. Damit können Sie einen Aktionstext entfernen.
Aktionsliste	Bearbeiten. Damit können Sie einen Aktionslisteneintrag modifizieren. Hinzufügen. Damit können Sie der Aktionsliste ein Aktionselement hinzufügen. Entfernen. Damit können Sie aus der Aktionsliste ein Aktionselement entfernen.

Adressverbindung bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Netzwerksicherheitsobjekte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Letzter Key-Server.

Wozu das Dialogfeld dient

Im Dialogfeld Adressverbindung bearbeiten können Sie die Objekt-ID und die Adresse des Schlüssel-Servers angeben, mit der ein Sicherheitsschlüssel im Gerät aktualisiert wird.

Feld/Schaltfläche	Beschreibung
Objekttyp	Zur Selektion eines Objekttyps klicken Sie den Dropdown-Pfeil.
Objektinstanz	Zeigt die Objektinstanznummer an.
Fernzugriff	Aktivieren Sie dieses Kontrollkästchen, wenn das Objekt sich in einem anderen Netzwerk befindet.
Netzwerknummer	Wenn Remote aktiviert ist, wird die Netzwerknummer angezeigt.
Adresszeichenfolge hexadezimal	Geben Sie eine hexadezimale Adresse für das Remote-Netzwerk an.
Anzahl der Oktette	Zeigt die Anzahl der Oktette in der Adresszeichenfolge an.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Liste der zugewiesenen Zugriffsrechte bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Anmeldeinformationen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname die Option zugewiesene Zugriffsrechte. Doppelklicken Sie dann einen Eintrag.

Wozu das Dialogfeld dient

Im Dialogfeld Liste der zugewiesenen Zugriffsrechte bearbeiten können Sie zugewiesene Rechte für das Objekt und das Gerät hinzufügen oder ändern.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Sie können zugewiesene Rechte für das Objekt und das Gerät ändern.
Hinzufügen	Sie können einen Eintrag hinzufügen und Rechte für das Objekt und das Gerät zuweisen.
Entfernen	Entfernt die Auswahl.

Liste der zugewiesenen Aussenrufe bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Aufzüge ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Zugewiesene Aussenrufe.

Wozu das Dialogfeld dient

Das Dialogfeld Liste der zugewiesenen Aussenrufe bearbeiten zeigt eine Liste der Stockwerke, in denen der Aufzug halten kann.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Bearbeitet den ausgewählten Aussenruf.
Hinzufügen	Fügt einen Aussenruf hinzu.
Entfernen	Entfernt einen Aussenruf.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Zugewiesenen Aussenrufe bearbeiten

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Liste der zugewiesenen Aussenrufe bearbeiten ein Objekt aus der Liste und klicken Sie Bearbeiten.

Wozu das Dialogfeld dient

Das Dialogfeld Zugewiesenen Aussenruf bearbeiten ermöglicht Ihnen die Bearbeitung des zugewiesenen Aussenrufs.

Feld/Schaltfläche	Beschreibung
Stockwerk	Das angeforderte Stockwerk.
Richtung	Die Richtung, in die der Aufzug fährt.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Zugewiesenen Aussenruf hinzufügen

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Liste der zugewiesenen Aussenrufe bearbeiten ein Objekt aus der Liste und klicken Sie Hinzufügen.

Wozu das Dialogfeld dient

Das Dialogfeld Zugewiesenen Aussenruf hinzufügen ermöglicht Ihnen, einen Aussenruf hinzuzufügen.

Feld/Schaltfläche	Beschreibung
Stockwerk	Das angeforderte Stockwerk.
Richtung	Die Richtung, in die der Aufzug fährt.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Authentifizierungsrichtlinie bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zugriffspunkt ein Objekt.

Doppelklicken Sie in der Spalte Eigenschaftsname die Option Liste der Authentifizierungsrichtlinien. Doppelklicken Sie einen Eintrag und doppelklicken Sie dann ein Gerät in der Spalte Geräte-ID.

Wozu das Dialogfeld dient

Im Dialogfeld Authentifizierungsrichtlinie bearbeiten können Sie die Authentifizierungsrichtlinie für Geräte hinzufügen und ändern. In diesem Dialogfeld können Sie auch Geräte zur Credential Input List hinzufügen.

Feld/Schaltfläche	Beschreibung
Liste der Authentifizierungsrichtlinien	Hinzufügen. Sie können der Liste eine neue Richtlinie hinzufügen Entfernen. Sie können den gewählten Eintrag aus der Liste entfernen. Bearbeiten. Sie können das gewählte Element ändern.
Credential Input List	Bearbeiten. Sie können das gewählte Element ändern. Hinzufügen. Sie können Anmeldeinformationen hinzufügen. Entfernen. Sie können den gewählten Eintrag aus der Liste entfernen.

Bitfolge bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Bitstringwerte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Bit-Maske.

Wozu das Dialogfeld dient

Im Dialogfeld Bitfolge bearbeiten können Sie die Bitfolge verändern.

Feld/Schaltfläche	Beschreibung
Anzahl Bits	Nicht bearbeitbar. Zeigt die Anzahl der Bits in der Bitfolge an.
Hinzufügen	Ermöglicht das Hinzufügen eines Bits.
Entfernen	Ermöglicht das Entfernen eines Bits.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Änderungen ab und schliesst das Dialogfeld.

Bitfolgeliste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Bitstringwerte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Alarmwerte.

Wozu das Dialogfeld dient

Im Dialogfeld Bitfolgeliste bearbeiten können Sie Bits in der Bitfolgeliste hinzufügen, ändern oder entfernen.

Feld/Schaltfläche	Beschreibung
Anzahl Bitfolgen	Nicht bearbeitbar. Zeigt die Anzahl Bitfolgen an.
Hinzufügen	Ermöglicht Ihnen das Hinzufügen einer Bitfolge zur Liste.
Ändern	Ermöglicht das Ändern einer bestehenden Bitfolge.
Entfernen	Ermöglicht Ihnen das Entfernen einer Bitfolge aus der Liste.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Kalendereintrag bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Kalender ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname erst den Eintrag Datumsliste und dann Einzeldatum. Klicken Sie im Dialogfeld Datumsliste bearbeiten auf Hinzufügen.

Wozu das Dialogfeld dient

Im Dialogfeld Kalendereintrag bearbeiten können Sie Kalendereinträge hinzufügen oder ändern.

Feld/Schaltfläche	Beschreibung
Datum	Damit können Sie den Kalendereintrag eines bestimmten Datums ändern.
Datumsbereich	Damit können Sie den Kalendereintrag nach Anfangs- und Enddatum ändern.
Woche und Tag	Damit können Sie den Kalendereintrag für eine bestimmten Woche und bestimmt Tag ändern. Wenn Sie entscheiden, dass im vierten Dropdown-Feld der Standardwert Any stehen bleiben soll, würde das System nur das von Ihnen spezifizierte Datum nutzen und nicht den Tag. Die Standardeinstellung für diese Felder ist BELIEBIG, ein Platzhalter-Wort, das die Software interpretiert als übereinstimmend mit jedem verfügbaren Datum.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.

Zeichenfolgeliste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zeichenfolgewerte ein Objekt. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Alarmwerte und wählen Sie Wert schreiben.

Wozu das Dialogfeld dient

Im Dialogfeld Zeichenfolgeliste bearbeiten können Sie die Zeichenfolgeliste verändern.

Feld/Schaltfläche	Beschreibung
Anzahl Zeichenfolgen	Nicht bearbeitbar. Zeigt die Anzahl zugehöriger Zeichenfolgen an.
Neuer Wert	Geben Sie einen neuen Zeichenfolgewert ein.
Hinzufügen	Ermöglicht es, die im Feld Neuer Wert eingegebene Zeichenfolge hinzuzufügen.
Entfernen	Ermöglicht es, eine gewählte Zeichenfolge zu entfernen.
OK	Speichert die Informationen und schliesst das Dialogfeld.
	Bricht die Funktion ab und schliesst das Dialogfeld.

Credential Authentication Factor List bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Anmeldeinformationen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Authentifizierungsfaktoren. Doppelklicken Sie dann den Eintrag.

Wozu das Dialogfeld dient

Im Dialogfeld Liste der Authentifizierungsfaktoren für Anmeldeinformationen bearbeiten können Sie Parameter für die Authentifizierung mit Anmeldeinformationen festlegen.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Sie können die Authentifizierungsdaten für das gewählte Element ändern.
Hinzufügen	Sie können neue Authentifizierungsdaten hinzufügen.
Entfernen	Sie können den gewählten Eintrag aus der Liste entfernen.

Datumsliste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Kalender ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname erst den Eintrag Datumsliste und dann Einzeldatum.

Wozu das Dialogfeld dient

Im Dialogfeld Datumsliste bearbeiten können Sie Einträge in der Kalenderliste hinzufügen, ändern und löschen. Alle Einträge werden nach Eintragstyp und Datum aufgelistet.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Damit können Sie Datumslisteninformationen des Kalenderobjekttyps bearbeiten.
Hinzufügen	Damit können Sie Datumslisteninformationen des Kalenderobjekttyps hinzufügen.
Entfernen	Damit können Sie Datumslisteninformationen des Kalenderobjekttyps entfernen.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.

Ziel bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Meldungsklassen ein Objekt. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Empfängerliste und wählen Sie Wert schreiben. Klicken Sie im Dialogfeld Empfängerliste bearbeiten auf Hinzufügen.

Wozu das Dialogfeld dient

Im Dialogfeld Ziel bearbeiten können Sie ein vorhandenes BACnet-Ziel bearbeiten oder ein neues BACnet-Ziel in der Empfänger_Listen-Eigenschaft eines Meldungsklassenobjektes anlegen.

Feld/Schaltfläche	Beschreibung
Empfänger	Geräteinstanz. Wenn gewünscht, können Sie hier die BACnet Geräteinstanznummer eingeben. Adresse. Ermöglicht Ihnen, entweder die MAC-Adresse oder die Netzwerknummer des BACnet Gerätes bereitzustellen. Rundsendung. Hier können Sie die Art der Rundsendung auswählen (lokal, entfernt oder global). Diese Information wird dann zu den/dem gekennzeichneten Empfänger gesendet.
Empfängerprozess	Prozess ID. Ermöglicht Ihnen, die Empfänger-Prozess-ID des Ziels zu ermitteln.
Transitions	TO-OFFNORMAL. Aktivieren Sie dieses Kästchen, um das Senden von To-OffNormal-Ereignis-Transitionen zu diesem Empfänger zu ermöglichen. TO-FAULT. Aktivieren Sie dieses Kästchen, um To-Fault-Ereignis-Transitionen zu diesem Empfänger zu ermöglichen. TO-NORMAL. Aktivieren Sie dieses Kästchen, um To-Normal-Ereignis-Transitionen zu diesem Empfänger zu ermöglichen.
Zulässige Tage	Hier können Sie nach Bedarf einen oder mehrere Wochentage ankreuzen, an denen Ereignisse an einen Empfänger gesendet werden.
Periode	Hier können Sie durch Klicken der Dropdown-Pfeile in den Feldern Von und Bis nach Bedarf für jeden Tag festlegen, wann Ereignisse an den Empfänger gesendet werden sollen. Diese Zeitfelder sind im 24-Stunden-Format, z.B. wird sieben Uhr abends als 19:00 dargestellt. Von. Zur Auswahl der gewünschten Zeiten klicken Sie in jedem Feld auf den Dropdown-Pfeil. Beispielweise klicken Sie den ersten Dropdown-Pfeil und wählen Sie 01, 00 im zweiten, dann 00 im dritten Dropdown-Feld, was einen Beginn um 1:00:00 morgens bedeutet. Bis. Zur Auswahl der gewünschten Zeiten klicken Sie in jedem Feld auf den Dropdown-Pfeil Beispielweise klicken Sie den ersten Dropdown-Pfeil und wählen Sie 05, 59 im zweiten, dann 59 im dritten Dropdown-Feld, was eine Endzeit um 05:59:59 morgens bedeutet.
Meldungen	Damit können Sie festlegen, ob bestätigte Ereignis-Meldungen an diesen Empfänger gesendet werden. Wenn nicht aktiviert, werden unbestätigte Ereignis-Meldungen versendet.

Geräteobjektreferenz bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Rolltreppen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Stromzählerreferenz.

Wozu das Dialogfeld dient

Im Dialogfeld Geräteobjektreferenz bearbeiten können Sie die Instanznummer des Objekts ändern.

Feld/Schaltfläche	Beschreibung
Gerät	Der Name des BACnet-Geräts.
Gerät vorhanden	Wählen Sie aus, ob ein Gerät vorhanden ist.
Objekttyp	Zeigt eine Liste der verfügbaren Objekttypen.
Instanz	Zeigt die Instanznummer.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Geräteobjektreferenz-Liste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zeitpläne einen Zeitplaneintrag. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Liste mit Objekt-Eigenschafts-Referenzen und wählen Sie Wert schreiben.

Wozu das Dialogfeld dient

Im Dialogfeld Geräteobjektreferenz-Liste bearbeiten können Sie Objektreferenz-Informationen anzeigen, bearbeiten, hinzufügen und entfernen.

Feld/Schaltfläche	Beschreibung
Geräte-ID	Zeigt die Geräte-ID.
Objekt-ID	Zeigt die zugehörige Objekt-ID an.
Eigenschafts-ID	Zeigt die zugehörige Eigenschafts-ID an.
Matrixindex	Zeigt den zugehörigen Matrixindex an.
Bearbeiten	Zeigt das Dialogfeld Objekteigenschaft-Referenz bearbeiten an, in dem die aktuellen Werte der Objekteigenschaften aufgeführt werden. Hier können Sie die Objekteigenschaft-Referenzen bearbeiten.
Hinzufügen	Zeigt das Dialogfeld Objekteigenschaft-Referenz bearbeiten an und ermöglicht es, neue Objekteigenschafts-Referenzen hinzuzufügen.
Entfernen	Entfernt die aktuelle Objekteigenschafts-Referenz.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Exception Schedule bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zeitpläne einen Zeitplaneintrag. Rechtsklicken Sie in der Spalte Eigenschaftsname den Eintrag Ausnahmeprogramm und wählen Sie Wert schreiben.

Wozu das Dialogfeld dient

Über das Dialogfeld Exception Schedule bearbeiten können Sie Exception Schedule-Ereignisse neu anlegen, bearbeiten oder entfernen sowie Einträge in der Befehlsliste des ausgewählten Ereignisses hinzufügen, bearbeiten oder entfernen.

Das Dialogfeld besteht aus zwei Bereichen. Der linke Bereich zeigt die Instanz- oder Sequenznummer, Periodentyp - wie Kalenderreferenz oder Kalendereintrag - und Prioritätsstufe. Das rechte Fenster zeigt Zeit- und Werteinträge des im linken Fenster selektierten Exception Schedule-Ereignisses. Innerhalb jedes Fensterbereichs können Sie nach Bedarf mit den Schaltflächen Bearbeiten, Hinzufügen und Entfernen Änderungen vornehmen.

Feld/Schaltfläche	Beschreibung
Schaltfläche Bearbeiten	Ermöglicht es, das selektierte Ereignis (Kalenderreferenz oder Kalendereintrag) oder Planzeiten für das Ereignis im Dialogfeld Ausnahmeregelung zu bearbeiten.
Schaltfläche Hinzufügen	Damit können Sie ein neues Ereignis für neue Zeit- und Wert-Einträge hinzufügen.
Schaltfläche Entfernen	Damit können Sie das ausgewählte Ereignis des ausgewählten Zeitwertes löschen.
OK	Bestätigt Ihre Änderungen eines Zeitplans und schliesst das Dialogfeld.

Aussenrufstatus bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Aufzuggruppen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Aussenrufsteuerung.

Wozu das Dialogfeld dient

Im Dialogfeld Aussenrufstatus bearbeiten können Sie den Status des Aussenrufs ändern, indem Sie das Stockwerk und den Befehlstyp angeben.

Feld/Schaltfläche	Beschreibung
Stockwerk	Das angeforderte Stockwerk.
Befehlstyp	Die Richtung und das Ziel des Aufzugs.
Richtung	Die Richtung, in die der Aufzug fährt.
Ziel	Das Stockwerk, in das der Aufzug gerufen wurde.
Stockwerkstext	(Optional) Hinweis zum aktuellen Befehl.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Aussenrufstatusliste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Aufzuggruppen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Aussenrufe.

Wozu das Dialogfeld dient

Das Dialogfeld Aussenrufstatusliste bearbeiten enthält eine Auflistung der Aussenrufe für eine Gruppe von Aufzügen.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Bearbeitet den ausgewählten Aussenruf.
Hinzufügen	Fügt einen Aussenruf hinzu.
Entfernen	Entfernt einen Aussenruf.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Aussenrufstatus bearbeiten

Wählen Sie im Dialogfeld Liste der zugewiesenen Aussenrufe bearbeiten ein Objekt aus der Liste und klicken Sie Bearbeiten.

Wozu das Dialogfeld dient

Das Dialogfeld Aussenrufstatus bearbeiten ermöglicht Ihnen die Bearbeitung des ausgewählten Aussenrufs.

Feld/Schaltfläche	Beschreibung
Stockwerk	Das angeforderte Stockwerk.
Befehlstyp	Wählen Sie zwischen Richtung und Ziel.
Richtung	Die Richtung, in die der Aufzug fährt.
Ziel	Das Stockwerk, in das der Aufzug gerufen wurde.
Stockwerkstext	(Optional) Beschreibung des Stockwerks.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Aussenrufstatus hinzufügen

Wählen Sie im Dialogfeld Aussenrufstatusliste bearbeiten ein Objekt aus der Liste und klicken Sie Hinzufügen.

Wozu das Dialogfeld dient

Das Dialogfeld Aussenrufstatus bearbeiten ermöglicht Ihnen die Bearbeitung des ausgewählten Aussenrufs.

Feld/Schaltfläche	Beschreibung
Stockwerk	Das angeforderte Stockwerk.
Befehlstyp	Wählen Sie zwischen Richtung und Ziel.
Richtung	Die Richtung, in die der Aufzug fährt.
Ziel	Das Stockwerk, in das der Aufzug gerufen wurde.
Stockwerkstext	(Optional) Beschreibung des Stockwerks.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Fahrschachttürliste bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Aufzüge ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Fahrschachttürstatus.

Wozu das Dialogfeld dient

Das Dialogfeld Fahrschachttürliste bearbeiten zeigt eine Liste der Stockwerke, in denen der Aufzug halten kann.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Ermöglicht Ihnen die Bearbeitung des ausgewählten Stockwerks, in das der Aufzug gerufen wurde.
Hinzufügen	Ermöglicht Ihnen das Hinzufügen eines Stockwerks zur Rufliste.
Entfernen	Ermöglicht Ihnen das Entfernen eines Stockwerks aus der Rufliste.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Ausgewähltes Stockwerk bearbeiten

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Fahrschachttürliste bearbeiten ein Objekt aus der Liste und klicken Sie Bearbeiten.

Wozu das Dialogfeld dient

Im Dialogfeld Fahrschachttür bearbeiten können Sie das Stockwerk bearbeiten, in dem gehalten wird, und den Status der Fahrschachttür ändern.

Feld/Schaltfläche	Beschreibung
Stockwerk	Zeigt das Stockwerk für die Tür an.
Türstatus	Zeigt den Status der Tür an.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Stockwerk zur Fahrschachttürliste hinzufügen

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Fahrschachttürliste bearbeiten ein Objekt aus der Liste und klicken Sie Hinzufügen.

Wozu das Dialogfeld dient

Im Dialogfeld Fahrschachttür bearbeiten können Sie der Rufliste ein Stockwerk hinzufügen.

Feld/Schaltfläche	Beschreibung
Stockwerk	Zeigt das Stockwerk für die Tür an.
Türstatus	Zeigt den Status der Tür an.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Sicherheitsrichtlinien für den Netzwerkzugriff bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Netzwerksicherheitsobjekte ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname Sicherheitsrichtlinien für den Netzwerkzugriff.

Wozu das Dialogfeld dient

Im Dialogfeld Sicherheitsrichtlinien für den Netzwerkzugriff können Sie zugehörige Sicherheitsrichtlinien für den Netzwerkzugriff bearbeiten, hinzufügen oder löschen.

Feld/Schaltfläche	Beschreibung
Port-ID	Zeigt die Port-ID des zugehörigen Netzwerks an.
Sicherheitsstufe	Zeigt den Typ der Sicherheitsstufe an, der zur Netzwerkrichtlinie gehört.
Bearbeiten	Ermöglicht es, das markierte Netzwerk zu bearbeiten und eine neue Port-ID sowie eine neue Sicherheitsstufe zu wählen.
Hinzufügen	Ermöglicht es, eine neue Netzwerkzugriffsrichtlinie zuzuweisen.
Entfernen	Ermöglicht es, das markierte Netzwerk zu löschen.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Objekt-ID bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Erweitern Sie den Ordner des Objekts, das Sie bearbeiten möchten, und wählen Sie dann das Objekt. Doppelklicken Sie dann den Namen der Eigenschaft, die Sie ändern möchten.

Objekttyp	Eigenschaftsname
Anmeldeinformationen	object-identifier (Objekt-ID)
Zugriffstür	object-identifier (Objekt-ID)
Zugriffspunkt	object-identifier (Objekt-ID)
Zugriffsrechte	object-identifier (Objekt-ID)
Zugriffbenutzer	object-identifier (Objekt-ID)
Zugriffszone	object-identifier (Objekt-ID)
Akkumulator	logging-object object-identifier (Objekt-ID)
Analogeingänge	object-identifier (Objekt-ID)
Analogausgänge	object-identifier (Objekt-ID)
Analogwerte	object-identifier (Objekt-ID)
Durchschnittswerte	object-identifier (Objekt-ID)
Binäreingänge	object-identifier (Objekt-ID)
Binärausgänge	object-identifier (Objekt-ID)
Binärwerte	object-identifier (Objekt-ID)
Bitfolgewerte	object-identifier (Objekt-ID)
Kalender	object-identifier (Objekt-ID)
Charstring-Werte	object-identifier (Objekt-ID)
Kanalobjekte	object-identifier (Objekt-ID)
Befehle	object-identifier (Objekt-ID)
Eingabe von Anmeldeinformationen	object-identifier (Objekt-ID)
Datummusterwert	object-identifier (Objekt-ID)
Datumswerte	object-identifier (Objekt-ID)
Datums-/Uhrzeitmusterwerte	object-identifier (Objekt-ID)
Datetime Values	object-identifier (Objekt-ID)
Aufzuggruppen	group-members machine-room-id
Rolltreppen	object-identifier (Objekt-ID) elevator-group
Ereignisregistrierungen	object-identifier (Objekt-ID)
Alarmaufzeichnungen	object-identifier (Objekt-ID)
Dateien	object-identifier (Objekt-ID)
Globale Gruppen	object-identifier (Objekt-ID)
Gruppen	object-identifier (Objekt-ID)
Ganzzahlenwerte	object-identifier (Objekt-ID)
Grosser Analogwerte	object-identifier (Objekt-ID)
Gefahrenmelder	object-identifier (Objekt-ID)
Life Safety Zonen	object-identifier (Objekt-ID)
Beleuchtungsausgang	object-identifier (Objekt-ID)
Aufzüge	object-identifier (Objekt-ID) elevator-group higher-deck lower-deck
Laststeuerung	object-identifier (Objekt-ID)
Loops	object-identifier (Objekt-ID)
Multistate-Eingänge	object-identifier (Objekt-ID)
Multistate-Ausgänge	object-identifier (Objekt-ID)
Multistate-Werte	object-identifier (Objekt-ID)
Netzwerksicherheitsobjekte	object-identifier (Objekt-ID)
Meldungsklasse	object-identifier (Objekt-ID)
Meldungsweiterleitung	object-identifier (Objekt-ID)
Oktettstring-Werte	object-identifier (Objekt-ID)
Positiver Ganzzahlwerte	object-identifier (Objekt-ID)
Programme	object-identifier (Objekt-ID)
Pulskonverter	object-identifier (Objekt-ID)
Zeitpläne	object-identifier (Objekt-ID)
Zeitmusterwerte	object-identifier (Objekt-ID)
Zeitwerte	object-identifier (Objekt-ID)
Trend Log Multiples	object-identifier (Objekt-ID)
Trend Logs	object-identifier (Objekt-ID)

Wozu das Dialogfeld dient

Im Dialogfeld Objekt-ID bearbeiten können Sie Objekt-IDs verändern.

Feld/Schaltfläche	Beschreibung
Objekttyp	Durch Klicken auf den Dropdown-Pfeil können Sie den Objekttyp eingeben.
Instanz	Hier geben Sie die Instanznummer des Objekts ein.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab.

Objekteigenschafts-Referenz bearbeiten

Wo sich das Dialogfeld befindet

Objekttyp	Eigenschaftsname
Zugriffstür	event-algorithm-inhibit-ref
Zugriffspunkt	event-algorithm-inhibit-ref
Zugriffszone	event-algorithm-inhibit-ref
Akkumulator	event-algorithm-inhibit-ref
Alarmanmeldungen	event-algorithm-inhibit-ref
Analogeingänge	event-algorithm-inhibit-ref
Analogausgänge	event-algorithm-inhibit-ref
Analogwerte	event-algorithm-inhibit-ref
Durchschnittsobjekte	object-property-reference
Binäreingänge	event-algorithm-inhibit-ref
Binärausgänge	event-algorithm-inhibit-ref
Binärwerte	event-algorithm-inhibit-ref
Bitfolgewerte	event-algorithm-inhibit-ref
Charstring-Werte	event-algorithm-inhibit-ref
Rolltreppen	event-algorithm-inhibit-ref
Ereignisregistrierungen	event-algorithm-inhibit-ref
Alarmaufzeichnungen	event-algorithm-inhibit-ref
Globale Gruppen	event-algorithm-inhibit-ref
Ganzzahlenwerte	event-algorithm-inhibit-ref
Grosser Analogwerte	event-algorithm-inhibit-ref
Gefahrenmelder	event-algorithm-inhibit-ref
Life Safety Zonen	event-algorithm-inhibit-ref
Laststeuerung	event-algorithm-inhibit-ref
Loops	controlled-variable-reference event-algorithm-inhibit-ref manipulated-variable-reference
Multistate-Eingänge	event-algorithm-inhibit-ref
Multistate-Ausgänge	event-algorithm-inhibit-ref
Multistate-Werte	event-algorithm-inhibit-ref
Positiver Ganzzahlwerte	event-algorithm-inhibit-ref
Pulskonverter	event-algorithm-inhibit-ref
Trend Log Multiples	event-algorithm-inhibit-ref
Trend Logs	event-algorithm-inhibit-ref

Wozu das Dialogfeld dient

Im Dialogfeld Objekt-Eigenschafts-Referenz bearbeiten können Sie die Eigenschaft object-property-reference verändern.

Feld/Schaltfläche	Beschreibung
Geräteinstanz	Damit können Sie die Geräteinstanz-Nummer eingeben.
Objekttyp	Durch Klicken auf den Dropdown-Pfeil können Sie den Objekttyp Wählen.
Objektinstanz	Damit können Sie die Objektinstanz-Nummer eingeben.
Eigenschafts-ID	Durch Klicken auf den Dropdown-Pfeil können Sie die Eigenschafts-ID eingeben.
Matrixindex	Erlaubt Ihnen die Eingabe einer Matrixindex-Nummer. Der Standardwert ist -1, was nicht zutreffend bedeutet.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Objektreferenz-Liste bearbeiten

Wo sich das Dialogfeld befindet

Objekttyp	Eigenschaftsname
Zugriffstür	Türmitglieder
Zugriffspunkt	Zugriffstüren
Zugriffbenutzer	Anmeldeinformationen Mitglied von Mitglieder
Zugriffszone	Eingangspunkte

Wozu das Dialogfeld dient

Im Dialogfeld Objektreferenz-Liste bearbeiten können Sie Gerät, Objekttyp und Instanznummer ändern.

Feld/Schaltfläche	Beschreibung
Geräte-ID	Zeigt die Geräte-ID.
Objekt-ID	Zeigt die zugehörige Objekt-ID an.
Bearbeiten	Zeigt das Dialogfeld Geräteobjektreferenz bearbeiten an, in dem Sie die Gerätenummer, den Objekttyp und die Instanznummer ändern können.
Hinzufügen	Zeigt das Dialogfeld Geräteobjektreferenz bearbeiten an, in dem Sie Gerätenummer, Objekttyp und Instanznummer hinzufügen können.
Entfernen	Entfernt die aktuelle Geräteobjektreferenz.

Oktettstring bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Oktetstring-Wert ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag present-value oder relinquish-default.

Wozu das Dialogfeld dient

Im Dialogfeld Oktettstring bearbeiten können Sie die Priorität für den Oktettstring festlegen und den String eingeben oder ändern.

Feld/Schaltfläche	Beschreibung
Anzahl der Oktette	Nicht bearbeitbar. Zeigt die Anzahl der Oktette im String an.
Priorität	Ermöglicht es, eine der 16 BACnet-Prioritäten festzulegen.
Freigeben	Das Aktivieren dieses Kästchens ermöglicht es, den Befehl an dieser Priorität aufzugeben.
Oktettstring hexadezimal eingeben	Ermöglicht es, den Oktettstring in hexadezimalem Format einzugeben.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Änderungen ab und schliesst das Dialogfeld.

Prescale bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Akkumulator ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag prescale.

Wozu das Dialogfeld dient

Im Dialogfeld Prescale bearbeiten können Sie die Akkumulator-Prescale-Werte verändern.

Feld/Schaltfläche	Beschreibung
Multiplikator	Ermöglicht die Änderung des Multiplikators.
Modulo-Teiler	Ermöglicht die Änderung des Modulo-Teilers.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Prozess-ID-Filter bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Meldungsweitergabe ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag process-identifier-filter.

Wozu das Dialogfeld dient

Im Dialogfeld Prozess-ID-Filter bearbeiten können Sie einen Wert für die Prozess-ID eingeben oder sie auf null setzen.

Feld/Schaltfläche	Beschreibung
NULL	Wählen Sie diese Schaltfläche für keine Prozess-ID. Dies bedeutet, dass die Prozess-ID als „nichts“ registriert ist.
Prozess-ID	Wählen Sie diese Option, um eine Prozess-ID im Feld Wert einzugeben.
Wert	Geben Sie eine beliebige 32-Bit-Zahl ein, die als Prozess-ID dient.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Liste der registrierten Kabinenrufe bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Aufzüge ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Registrierter Kabinenruf.

Wozu das Dialogfeld dient

Das Dialogfeld Liste der registrierten Kabinenrufe bearbeiten zeigt eine Liste der aktuell registrierten Kabinenrufe sowie der Anforderungen, in bestimmten Stockwerken zu halten und eine bestimmte Tür zu öffnen.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Ermöglicht Ihnen die Bearbeitung des ausgewählten Stockwerks in der Rufliste.
Hinzufügen	Ermöglicht Ihnen das Hinzufügen eines Stockwerks zur Rufliste.
Entfernen	Ermöglicht Ihnen das Entfernen eines Stockwerks aus der Rufliste.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Kabinenruf bearbeiten

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Liste der registrierten Kabinenrufe bearbeiten ein Objekt aus der Liste und klicken Sie Bearbeiten.

Wozu das Dialogfeld dient

Im Dialogfeld Vorzeichenlose bearbeiten können Sie ein ausgewähltes Stockwerk auf der Rufliste bearbeiten.

Feld/Schaltfläche	Beschreibung
Vorzeichenlos	Geben Sie einen Wert zwischen 0 und 4.292.967.295 ein.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Kabinenruf hinzufügen

Wo sich das Dialogfeld befindet

Wählen Sie im Dialogfeld Liste der registrierten Kabinenrufe bearbeiten ein Objekt aus der Liste und klicken Sie Hinzufügen.

Wozu das Dialogfeld dient

Im Dialogfeld Vorzeichenlose bearbeiten können Sie der Rufliste ein Stockwerk hinzufügen.

Feld/Schaltfläche	Beschreibung
Vorzeichenlos	Geben Sie einen Wert zwischen 0 und 4.292.967.295 ein.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Löscht Ihre Änderungen und schliesst das Dialogfeld.

Scale bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Akkumulator ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag scale.

Wozu das Dialogfeld dient

Im Dialogfeld Scale bearbeiten können Sie die Akkumulator-Prescale-Werte verändern.

Feld/Schaltfläche	Beschreibung
Datentyp	Damit können Sie auswählen zwischen DATA_TYPE_REAL oder DATA_TYPE_SIGNED.
Wert	Ermöglicht Ihnen die Eingabe eines neuen Wertes.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Zeitplan bearbeiten

Wo sich das Dialogfeld befindet

Wozu das Dialogfeld dient

Im Dialogfeld Zeitplan bearbeiten können Sie Wochen-Zeitpläne für das selektierte Zeitplanobjekt verändern.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Erlaubt die Änderung von Tagen und Zeitpaaren.
Hinzufügen	Erlaubt das Hinzufügen von Tagen und Zeitpaaren.
Entfernen	Erlaubt das Entfernen von Tagen und Zeitpaaren.
OK	Bestätigt Ihre Änderungen eines Zeitplans und schliesst das Dialogfeld.

Zeitplan-Eintrag bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zeitpläne einen Zeitplaneintrag. Doppelklicken Sie in der Spalte Eigenschaftsname auf Wochenzeitplan und dann auf einen der Pläne. Wählen Sie im Dialogfeld Zeitplan bearbeiten einen Wochentag und klicken Sie dann Bearbeiten.

Wozu das Dialogfeld dient

Im Dialogfeld Zeitplan-Eintrag bearbeiten können Sie nur Wochenzeitplan-Einträge mit einfachen Werttypen wie float, integer, unsigned, string, boolesch usw. bearbeiten.

Feld/Schaltfläche	Beschreibung
Zeit	Hier können Sie den Zeitanteil des Zeitplan-Eintrags für das Kommando eingeben.
Wert	Hier können Sie den Wertanteil des Zeitplan-Eintrags für das Kommando eingeben. Aktivieren Sie das Kontrollkästchen Null, wenn der Wert, den Sie eingeben, der Standardwert für den Wochenzeitplan werden soll.
OK	Bestätigt Ihre Änderungen eines Zeitplans und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Shed-Ebene bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Laststeuerung ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag requested-shed-level.

Wozu das Dialogfeld dient

Im Dialogfeld Shed-Ebene bearbeiten können Sie einen Datentyp und einen Wert für die Shed-Ebene angeben.

Feld/Schaltfläche	Beschreibung
Datentyp	Ermöglicht die Auswahl von Menge, Prozent oder Ebene.
Wert	Ermöglicht die Eingabe eines Werts für den Datentyp.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Änderungen ab und schliesst das Dialogfeld.

Ausnahmeregelung bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Zeitplan ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag exception-schedule. Doppelklicken Sie dann eine der Kalenderreferenzen, gefolgt vom Zeiteintrag, den Sie bearbeiten möchten. Wählen Sie im Dialogfeld Exception Schedule bearbeiten die Kalenderreferenz, die Sie bearbeiten möchten, und klicken Sie die Schaltfläche Bearbeiten.

Wozu das Dialogfeld dient

Im Dialogfeld Special Event bearbeiten können Sie eine Priorität für eine Ausnahmeregelung setzen, ein Datum oder einen Zeitraum für eine Ausnahmeregelung wählen und die Instanznummer einer Kalenderreferenz anzeigen.

Feld/Schaltfläche	Beschreibung
Priorität	Hier können Sie die Prioritätsstufe der Ausnahmeregelung einzugeben.
Kalender-Referenz & Instanznummer	Zeigt die Instanznummer der Kalender-Referenz.
Kalendereintrag	Hier können Sie ein Datum, einen Datumsbereich oder wöchentliche und tägliche Zeiträume für eine bestimmte Ausnahmeregelung wählen.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.

Liste unterstützter Formate bearbeiten

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Eingabe von Anmeldeinformationen ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag Unterstützte Formate. Doppelklicken Sie dann einen der Einträge.

Wozu das Dialogfeld dient

Im Dialogfeld Liste unterstützter Formate bearbeiten können Sie den Faktortyp (Format), die Hersteller-ID und die Herstellerformatnummer hinzufügen oder ändern.

Feld/Schaltfläche	Beschreibung
Bearbeiten	Öffnet das Dialogfeld Unterstütztes Format bearbeiten, in dem Formattyp, Hersteller-ID und Herstellerformat geändert werden können.
Hinzufügen	Öffnet das Dialogfeld Unterstütztes Format bearbeiten, in dem Formattyp, Hersteller-ID und Herstellerformat hinzugefügt werden können.
Entfernen	Entfernt den gewählten Eintrag.

Datum/Zeit eingeben

Wo sich das Dialogfeld befindet

Objekttyp	Eigenschaftsname
Akkumulator	value-change-time
Durchschnittsobjekte	maximum-value-timestamp minimum-value-timestamp
Binäreingänge	change-of-state-time time-of-active-time-reset time-of-state-count-reset
Binärausgänge	change-of-state-time time-of-active-time-reset time-of-state-count-reset
Binärwerte	change-of-state-time time-of-active-time-reset time-of-state-count-reset
Pulskonverter	update-time count-change-time

Wozu das Dialogfeld dient

Im Dialogfeld Datum/Zeit eingeben können Sie Datum und Uhrzeit für Anfangszeit- und Endzeit-Eigenschaften in einem Trend Log-Objekt bearbeiten.

Die Standardeinstellung ANY ist ein Platzhalter, den das Gerät interpretiert als entsprechend jedem beliebigen Wert.

Feld/Schaltfläche	Beschreibung
Monat	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie den Monat durch Anklicken des Dropdown-Pfeils. Die Zahlen 1 bis 12 stellen die Anzahl der Monate in einem Jahr dar, wobei 1 den Januar darstellt.
Tag	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie den Tag im Monat durch Anklicken des Dropdown-Pfeils. Die Zahlen 1 bis 31 stellen die Anzahl von Tagen in einem Monat dar.
Jahr	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie ein Jahr zwischen 1990 bis 2036 durch Anklicken des Dropdown-Pfeils.
Wochentag	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie den Tag einer Woche durch Anklicken des Dropdown-Pfeils.
Stunde	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie die Stunde eines Tages durch Anklicken des Dropdown-Pfeils. Die Zahlen 0 bis 23 stellen die Anzahl von Stunden in einem Tag dar.
Minute	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie die Minute durch Anklicken des Dropdown-Pfeils. Die Zahlen 0 bis 59 stellen die Anzahl von Minuten in einer Stunde dar.
Sekunde	Übernehmen Sie die Standardeinstellung ANY oder Wählen Sie die Sekunde durch Anklicken des Dropdown-Pfeils. Die Zahlen 0 bis 59 stellen die Anzahl von Sekunden in einer Minute dar.
OK	Bestätigt Ihre Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Filter für Event Enrollment Summary

Wo sich das Dialogfeld befindet

Wählen Sie im Menü Ansicht den Filter für das Enrollment Summary.

Wozu das Dialogfeld dient

Im Dialogfeld Filter für Event Enrollment Summary können Sie die Filter bearbeiten, die für die Ansicht Event Enrollment Summary verwendet werden. Sie können beliebige Kombinationen von Filtern nutzen.

Feld/Schaltfläche	Beschreibung
Filter - Alarmbestätigung	Klicken Sie den Dropdown-Pfeil, um Alarme zu filtern nach: alle, bestätigte und nicht bestätigte.
Filter nach Empfänger	Zur Aktivierung der Schaltfläche Prozess-ID und des Feldes Prozess-ID aktivieren Sie dieses Kontrollkästchen.
Empfänger	Wenn Sie diese Schaltfläche klicken, öffnet sich das Dialogfeld Empfängerliste bearbeiten, in dem Sie die Geräteinstanznummer, die Adresse und den Rundsende-Typ auswählen können.
Prozess-ID	Geben Sie die Prozess-ID der Applikation im BACnet Gerät ein, an die Sie Alarme schicken.
Filtern nach Alarmzustand	Aktivieren Sie dieses Kontrollkästchen, wenn Sie einen Ereignis-Status aus Alle, OffNormal, Fault, Normal oder Aktiv durch Klicken auf den Dropdown-Pfeil Wählen wollen.
Filter nach Alarmtyp	Aktivieren Sie dieses Kontrollkästchen, wenn Sie einen Ereignistyp aus Änderung des Bitstrings, Zustandsänderung, Wertänderung, Befehlsfehler, gleitender Grenzwert, ausserhalb des Bereichs, komplex, Puffer bereit, Änderung von Life Safety, erweitert, Puffer bereit 2, oder vorzeichenloser Bereich durch Klicken auf den Dropdown-Pfeil Wählen wollen.
Filtern nach Priorität	Aktivieren Sie dieses Kontrollkästchen zur Selektion nach Priorität. Geben Sie den Prioritätsbereich von 0 bis 255 ein.
Filtern nach Meldungsklasse	Aktivieren Sie dieses Kontrollkästchen zur Selektion nach Meldungsklasse. Geben Sie die Meldungsklassen-Nummer ein.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Punkte importieren

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Menü Dienste die Option Objekte importieren.

Wozu das Dialogfeld dient

Im Dialogfeld Punkte importieren können Sie einzelne Objekte (Punkte) aus beliebigen BACnet-Geräten in die Desigo CC-Datenbank importieren.

Wenn Sie mittels BACnet Auto Disovery im Desigo CC Systemmanager Geräte erkennen, werden standardmässig alle in den erkannten Geräten enthaltenen Objekte zur Desigo CC-Datenbank hinzugefügt. Verwenden Sie das Dialogfeld Punkte importieren im BACnet Objekt-Browser, um selektiv nur einen Teil der Objekte eines BACnet-Geräts zu importieren.

Für einen selektiven Import von Punkten kann es folgende Gründe geben:

Die Benutzer sind nicht an allen Punkten in einem Gerät interessiert, insbesondere wenn der Hersteller eine feste Anzahl von Punkten in einem Gerät einschliesst, die nicht alle verwendet werden.
Die Anzahl der Objekte in der Desigo CC-Datenbank soll reduziert werden, um Anforderungen hinsichtlich der Systemgrösse zu erfüllen.
Die Anzahl der benötigten Desigo CC-Lizenzen soll reduziert werden.

Feld/Schaltfläche	Beschreibung
Objektname	Zeigt eine Liste der Objekte in Drittanbietergeräten an, die importiert werden können.
Typ	Zeigt den Objekttyp an.
Instanz-Nr.	Zeigt die Objektinstanznummern an.
Zustand	Zeigt den Status des Objekts nach Auswahl der Schaltfläche Importieren an.
Import	Importiert die ausgewählten Objekte in die Datenbank des Systemmanagers.
Abbrechen	Bricht die Auswahl ab und schliesst das Dialogfeld.

Life Safety Service

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Personensicherheit ein Objekt. Wählen Sie im Menü Dienste die Option LifeSafety Operation.

Wozu das Dialogfeld dient

Im Dialogfeld Life Safety Service können Sie die Life Safety Operation ausführen, wenn Sie einen Life Safety Point oder eine Life Safety Zone selektiert haben.

Feld/Schaltfläche	Beschreibung
Prozess-ID	Geben Sie die Prozess-ID der Applikation in dem Gerät ein, an dem Sie die Life Safety Operation durchführen.
Bedienung	Klicken Sie den Dropdown-Pfeil und wählen Sie eines der folgenden Elemente aus: None, Silence, Silence Audible, Silence Visual, Reset, Reset Alarm, und Reset Fault.
Quelle	Geben Sie hier eine optionale Textnachricht ein.
Operation an allen Life Safety Objekten	Wenn Sie die Life Safety Operation an allen Life Safety Objekten im Gerät ausführen wollen, aktivieren Sie dieses Kontrollkästchen. Wenn die Life Safety Operation nicht für ein gegebenes Objekt vorgesehen ist, wird das Objekt übergangen.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Beleuchtungsbefehl

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Beleuchtungsausgang ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag lighting-command.

Wozu das Dialogfeld dient

Im Dialogfeld Beleuchtungsbefehl können Sie zusätzliche Beleuchtungsfunktionen mit speziellen Lichteigenschaften angeben, wie Anfahren, Stepping und Ausblenden.

Feld/Schaltfläche	Beschreibung
Beleuchtungsbetrieb	Definiert den gewünschten Beleuchtungsbetrieb. Wählen Sie aus none, fade_to, ramp_to, step_up, step_down, step_on, step_off, warn, warn_relinquish, warn_off.
Ziel-Level	Beleuchtungsstärke, die nach Befehlsausgabe eingestellt wird. Der Normalbereich liegt zwischen 0,0 % und 100,0 %.
Schritte	Grösse der Schritte während der Übergangsphase. Der zulässige Wertebereich liegt zwischen 0,1 % und 100,0 %.
Anfahrrate	Gibt die Änderungsrate in Prozent pro Sekunde an. Der Wert der Anfahrrate liegt zwischen 0,0 und 100,0.
Ausblendzeit	Gibt die Zeit in Millisekunden an, über die das Ausblenden erfolgt. Der zulässige Wertebereich für die Ausblendzeit liegt zwischen 100 ms und 86.400.000 ms (1 Tag).
Priorität	Ermöglicht es, eine der 16 BACnet-Prioritäten festzulegen.
OK	Bestätigt die Änderungen und schliesst das Dialogfeld.
Abbrechen	Bricht die Änderungen ab und schliesst das Dialogfeld.

Gerät neu initialisieren

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Menü Dienste die Option Gerät neu initialisieren.

Wozu das Dialogfeld dient

Im Dialogfeld Gerät neu initialisieren können Sie einen Befehl für einen Kalt- oder Warmstart zur Neuinitialisierung des gewählten Geräts senden.

Feld/Schaltfläche	Beschreibung
Gerät warm starten	Führt bei dem ausgewählten Gerät einen Warmstart durch.
Gerät kalt starten	Führt bei dem ausgewählten Gerät einen Kaltstart durch.
Geräte-Passwort	Geben Sie ein Geräte-Passwort ein, wenn das Gerät zur Neu-Initialisierung ein Passwort abfragt.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Textnachricht senden

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Menü Dienste die Option Textnachricht senden.

Wozu das Dialogfeld dient

Im Dialogfeld Textnachricht senden können Sie eine Textnachricht an oder mehrere Geräte senden.

Feld/Schaltfläche	Beschreibung
Unbestätigt	Zum Senden einer unbestätigten Textnachricht an ein oder mehrere Geräte klicken Sie diese Schaltfläche. Unbestätigte Nachrichten können auch an ein lokales Subnetz, ein entferntes Subnetz oder global versendet werden.
Bestätigt	Wenn Sie eine Nachricht mit einer Bestätigung senden wollen, dass sie von dem Gerät oder den Geräten empfangen wurde, klicken Sie diese Schaltfläche.
Rundsendung	Zum Rundsenden einer Textnachricht an das lokale Subnetz, ein entferntes Subsystemnetzwerk oder global, klicken Sie dieses Kontrollkästchen.
Zielgerät-ID	Lassen Sie die Standard-ID unverändert.
Zielnetzwerk	Lassen Sie das Standard-Netzwerk unverändert.
IP-Adresse	Lassen Sie dieses Feld leer.
6-Byte-Adresse	Lassen Sie dieses Kontrollkästchen unangekreuzt.
Normal	Klicken Sie diese Schaltfläche bei Nachrichten, die nicht dringend sind.
Dringend	Klicken Sie diese Schaltfläche bei dringenden Nachrichten.
String	Klicken Sie diese Schaltfläche zum Senden einer Nachricht mit Zeichenfolgen.
Numerisch	Klicken Sie diese Schaltfläche zum Senden einer numerischen Nachricht.
Meldung	Geben Sie die Nachricht ein, die Sie an das Gerät senden möchten.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Akkumulator-Datensatz ansehen

Wo sich das Dialogfeld befindet

Erweitern Sie in der Systemstruktur Ihr BACnet-Gerät. Wählen Sie im Ordner Akkumulator ein Objekt. Doppelklicken Sie in der Spalte Eigenschaftsname den Eintrag logging-record.

Wozu das Dialogfeld dient

Im Dialogfeld Akkumulator-Datensatz ansehen können Sie einen Akkumulator-Protokolldatensatz anzeigen.

Feld/Schaltfläche	Beschreibung
Datum/Zeit	Zeigt Datum und Zeit des Datensatzes.
Aktueller Wert	Zeigt den aktuellen Wert.
Akkumulierter Wert	Zeigt den akkumulierten Wert.
Akkumulierter Status	Zeigt den akkumulierten Wert.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Optionen ansehen

Wo sich das Dialogfeld befindet

Wählen Sie im Menü Ansicht den Eintrag Optionen.

Wozu das Dialogfeld dient

Im Dialogfeld Anzeigeoptionen können Sie die Eigenschaften wählen, die Sie standardmässig für ein Objekt anzeigen möchten.

Feld/Schaltfläche	Beschreibung
All Eigenschaften	Aktivieren Sie dieses Kontrollkästchen, um alle mit einem Objekt verbundenen Eigenschaften anzuzeigen.
Nur notwendige Eigenschaften	Aktivieren Sie dieses Kontrollkästchen, um nur die mit einem Objekt verbundenen notwendigen Eigenschaften anzuzeigen.
Nur optionale Eigenschaften	Aktivieren Sie dieses Kontrollkästchen, um nur die mit einem Objekt verbundenen optionalen Eigenschaften anzuzeigen.
Notwendige und optionale Eigenschaften	Aktivieren Sie dieses Kontrollkästchen, um die mit einem Objekt verbundenen notwendigen und optionalen Eigenschaften anzuzeigen.
Read Property Multiple nicht verwenden	Um zu verhindern, dass mehrere Eigenschaften in einer einzigen Anforderung an ein Gerät gesendet werden, aktivieren Sie dieses Kontrollkästchen. Stattdessen wird eine Reihe von Einzelanforderungen an ein Gerät gesendet.
Nach Empfang von I-Am Geräte automatisch hinzufügen	Zum Auffinden von Geräten und Statusinformationen in existierenden BACnet Netzwerken, aktivieren Sie dieses Kontrollkästchen. Damit werden Geräte automatisch aufgenommen, wenn ein I-Am empfangen wurde und der BACnet Objekt-Browser wird angewiesen, ein BACnet Gerät in den Systembaum einzufügen, wenn eine BACnet I-Am-Nachricht von einem Gerät empfangen wurde.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.

Who-Has

Wo sich das Dialogfeld befindet

Im Menü Dienste wählen Sie Who-Has senden.

Wozu das Dialogfeld dient

Im Dialogfeld Who-Has können Sie ein Who-Has rundsenden, um das Gerät mit dem gesuchten Objekt zu finden.

Feld/Schaltfläche	Beschreibung
Who-Has an Gerätebereich senden	Geben Sie eine Reihe von Nummern an einem Netzwerk ein, um das Gerät zu finden, welches das Objekt enthält, das Sie suchen.
Objektname	Nutzen Sie diese Schaltfläche zur Eingabe eines Objektnamens nach dem Sie im Netzwerk suchen möchten. Das Objekt kann Jokerzeichen wie Al, A* oder *A enthalten.
Objekt-ID	Nutzen Sie diese Schaltfläche zur Eingabe einer Objekt-ID und einer Instanznummer für das Objekt, nach dem Sie im Netzwerk suchen möchten.
Who-Has senden	Nutzen Sie diese Schaltfläche, wenn Sie entweder den Objektnamen oder die Objekt-ID und die Instanznummer eingegeben haben.
Warten für I-Ams	Listet Systemtreiber, Geräteinstanz, Objekt-ID und Objektname auf.
OK	Speichert die Informationen und schliesst das Dialogfeld.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.
Clear	Löscht die Geräte von der empfangenen I-Have-Geräteliste.

Who-Is

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur den obersten Knoten, BACnet Netzwerken, und wählen Sie dann im Menü Dienste, die Option Who-Is.

Wozu das Dialogfeld dient

Mithilfe des Dialogfelds Who-Is können Sie eine Who-Is-Anforderung an Geräte im BACnet-Netzwerk senden. Mit dem Netzwerk verbundene Geräte im angegebenen Gerätebereich werden in der Liste aufgeführt.

Feld/Schaltfläche	Beschreibung
Who-Is an Gerätebereich senden	Zur Suche nach einem Gerät geben Sie eine Reihe von Nummern an einem Netzwerk ein.
Who-Is senden	Nach Eingabe einer Geräte-Reihe klicken Sie diese Schaltfläche.
Warten für I-Ams	Listet Systemtreiber, Instanznummer, Gerätenamen, Netzwerknummer und MAC-Adresse auf. Die Liste enthält alle Geräte im Netzwerk, die mit I-Am geantwortet haben.
Nur Antwort im Bereich anzeigen	Zeigt eine Liste der Geräte an, die in dem Bereich definiert sind.
Gesamtanzahl	Zeigt die Gesamtanzahl der gefundenen Geräte an.
OK	Wenn Sie aus der Liste mit Warten für I-Ams ein Gerät ausgewählt haben, klicken Sie OK, um das Gerät zu durchsuchen.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.
Clear	Löscht die Geräte von der empfangenen I-Ams-Geräteliste.

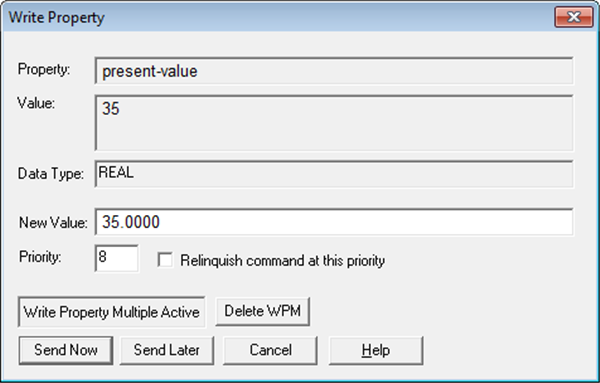

Write Property

Wo sich das Dialogfeld befindet

Wählen Sie in der Systemstruktur Ihr BACnet-Gerät. Das Dialogfeld Wert schreiben ist von vielen Objekttypen und Eigenschaftsnamen aus erreichbar.

Objekttypen: Akkumulator, Alarmanmeldungen, Analogeingänge und weitere.
Eigenschaftsnamen: Apdu-timeout, application-software-version, backup-failure-timeout und weitere.

Wozu das Dialogfeld dient

Im Dialogfeld Wert schreiben können Sie den aktuellen Objektwert einer selektierten Eigenschaft lesen und bearbeiten. Hat die Eigenschaft eine zugeordnete Prioritätsmatrix, zeigt das Dialogfeld ein Feld für die Priorität. Der BACnet Objekt-Browser kann eine Vielzahl von Datentypen editieren, wie Bitstrings, boolesche Werte, Zeichenketten, Datumsreihen, Aufzählung, Realzahlen, mit Vorzeichen, ohne Vorzeichen, Wochenpläne, Sondertage, Empfängerlisten, Objektreferenz-Listen, Aktionslisten und Kalender.

Feld/Schaltfläche	Beschreibung
Eigenschaft	Zeigt den aktuellen Eigenschaftstyp des selektierten Objekts.
Wert	Zeigt den aktuellen Wert des selektierten Objekts.
Datentyp	Zeigt den aktuellen Datentyp des selektierten Objekts.
Neuer Wert	Hier können Sie einen unterschiedlichen Wert für die Eigenschaft eingeben oder Wählen.
Priorität	Hier können Sie bei Bedarf eine unterschiedliche Prioritätsstufe für das selektierte Objekt eingeben. Aktivieren Sie den Freigeben-Befehl an diesem Prioritäts-Kontrollkästchen, wenn Sie einen vorher abgesetzten Befehl mit dieser Priorität aufgeben möchten. Klicken Sie Jetzt senden um den neuen Wert anzuordnen. Damit wird der rechte Fensterbereich des BACnet Objekt-Browser aktualisiert.
Write Property Mulitple Active	Zeigt an, dass Sie eine Geräteeigenschaft bearbeitet und die Schaltfläche Später senden selektiert haben.
WPM löschen	Bricht die Bearbeitungen ab, die Sie für später senden selektiert haben.
Jetzt senden	Damit wird die bearbeitete Eigenschaft sofort wirksam.
Später senden	Damit können Sie Änderungen an einer Eigenschaft temporär speichern, so dass Sie Änderungen an anderen Geräteeigenschaften vornehmen können, bevor der gesamte Änderungsstapel durch Klicken der Schaltfläche Jetzt senden implementiert wird.
Abbrechen	Bricht die Funktion ab und schliesst das Dialogfeld.
