Befehle in Objektmodellen einrichten

Im Register Modelle & Funktionen können Sie Befehle für die Eigenschaften von Objektmodellen konfigurieren. Die folgenden Verfahren veranschaulichen dies anhand einiger Beispiele. Hintergrundinformationen hierzu finden Sie unter Expander Befehlskonfiguration.

Eine Liste der verfügbaren Kommandos ist im Abschnitt Liste der Kommandos dokumentiert.

Booleschen Befehl einrichten (Ausser Betrieb)

  • Sie möchten einen Befehl für die Eigenschaft Ausser Betrieb konfigurieren.
  1. Wählen Sie im System Browser Projekt > Systemeinstellungen > Bibliotheken > [...] > [Objektmodell].
  1. Wählen Sie das Register Modelle & Funktionen.
  1. Wählen Sie im Expander Eigenschaften die Eigenschaft Ausser Betrieb.
  1. Öffnen Sie den Expander Befehlskonfiguration.
  1. Wählen Sie bei Abhängigkeit 1 die Option Ausser_Betrieb.
  1. Klicken Sie Neu.
  • In der Tabelle wird eine neue Zeile eingefügt.
  1. Klicken Sie die Spalte Befehl und wählen Sie in der Dropdown-Liste den Status BACnetWriteToggleOn aus.
  1. Geben Sie in der Spalte Beschriftung eine Bezeichnung für die Schaltfläche ein, z.B: Ausser Betrieb.
  1. Wählen Sie in der Spalte Ausser Betrieb zuerst den Operanden (=) und anschliessend wählen Sie die Option In Betrieb.
  1. Wählen Sie den Alias.
  1. Wiederholen Sie Schritt 4 und 7 gemäss der folgenden Tabelle.
  • Die Eigenschaft Ausser Betrieb ist konfiguriert.
  • Die Schaltflächen für die Bedienung sind definiert.

Command

Beschriftung

Acked_Transitions

Alias

BACnetWriteToggleOn

Ausser Betrieb

=

In Betrieb

Nicht zutreffend

BACnetWriteToggleOff

In Betrieb

=

Ausser Betrieb

Nicht zutreffend

Bei Bedarf können weitere Abhängigkeiten definiert werden. Wählen Sie in diesem Fall Abhängigkeit 2 und 3 und konfigurieren Sie das entsprechende Verhalten.



Analogausgang (Aktueller Wert)

  1. Wählen Sie im System Browser Projekt > Systemeinstellungen > Bibliotheken > [...] > [Objektmodell Analog Objekt].
  1. Wählen Sie das Register Modelle & Funktionen.
  1. Wählen Sie im Expander Eigenschaften die Eigenschaft Aktueller Wert.
  1. Öffnen Sie den Expander Befehlskonfiguration.
  1. Wählen Sie bei Abhängigkeit 1 Undefiniert.
  1. Klicken Sie Neu.
  • In der Tabelle wird eine neue Zeile eingefügt.
  1. Wählen Sie in der Spalte Befehl den Status BACnetAnalogWithPriority.
  • Geben Sie in der Spalte Beschriftung eine Beschriftung ein, zum Beispiel für die Schaltfläche Befehl.
  • Wählen Sie in der Spalte Aktuelle_Priorität zuerst den Operanden und anschliessend bei Bedarf die gewünschten Optionen.
  • Wählen Sie den Alias.
  • Legen Sie die Benutzergruppe fest (Standard, Alarm, Erweitert, Eigentümer), die für die Ausführung der Funktion verwendet wird.
  1. Wiederholen Sie Schritt 3 und 4 gemäss der folgenden Tabelle.
  • Die Eigenschaft Aktueller Wert ist konfiguriert.
  • Die Schaltflächen für die Bedienung sind definiert.

Command

Beschriftung

Acked_

Transitions

Alias

Gruppe

Expander

Kombi-niert

BACnetAnalogWithPriority

Command

*

Nicht zutreffend

Nicht zutreffend

Standard

Expander

BACnetReleaseWithPriority

Release

*

Nicht zutreffend

Nicht zutreffend

Standard

Expander

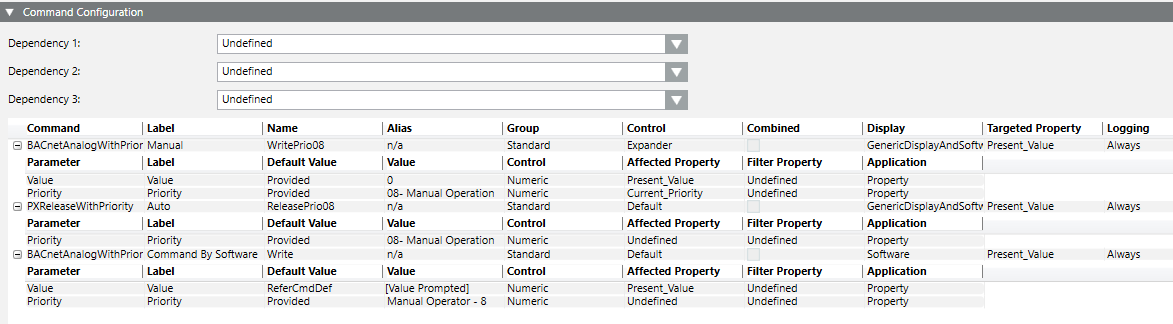

Detaillierte Informationen zu BACnetAnalogWithPriority

Parameter

Beschriftung

Vorgabewert

Wert lautet.

Steuerung

Betroffene Eigenschaft

Wert lautet.

Wert lautet.

Laufzeit

[x]

Numerisch

Aktueller_Wert

Priorität

Priorität

Provided

MO =8

DropDown

Undefiniert
