Gerät für ESPA-Paging-System erstellen

  1. Navigieren Sie zu Projekt > Subsystemnetzwerke > ESPA 444-Schnittstelle Subsystemnetzwerk.
  1. Wählen Sie das Register Netzwerkeditor.
  1. Klicken Sie Erstellen .
  1. Geben Sie im Dialogfeld Neues Objekt einen Namen und eine Beschreibung ein.
  1. Klicken Sie OK.
  1. Im Register Geräteeditor, geben Sie eine Beschreibung im Expander Geräteeinstellungen.
  1. Geben Sie im Expander Konfigurationseigenschaften die unten angegebenen Werte ein (weitere Informationen finden Sie im Abschnitt ESPA Paging System im Konfigurationshandbuch zu den von Meldung unterstützten HW/SW-Geräten):
    Hinweis: Die Kommunikation für das Protokoll ESPA Paging-System-Gerät folgt einer bestimmten Reihenfolge des Nachrichteninhalts. Überprüfen Sie bei der Konfiguration Ihres Pager-Geräts, ob Ihr Pager mit der Inhaltsreihenfolge kompatibel ist, die unter dem ESPA Paging-System-Gerät angegeben ist. Weitere Informationen finden Sie im Abschnitt Reihenfolge der Gerätemeldungen im ESPA-Paging-System.
  • Geben Sie die COM-Port-Adresse des Geräts in das Feld Serielle Portnummer ein. Sie müssen eine gültige COM-Port-Adresszeichenfolge des Geräts eingeben.
  • Wählen Sie aus der Dropdown-Liste Gerätemodus die Option Betriebsbereit, damit der Treiber den Meldungsbefehl und den Änderungsbefehl für die Gerätekonfiguration verarbeitet und Statusprüfungen für das Gerät durchführt. Sie können auch folgendes wählen:
    - Deaktiviert: In diesem Modus verarbeitet der Treiber keine Befehle zur Meldungsübermittlung oder zur Änderung der Gerätekonfiguration, führt jedoch Statusprüfungen für das Gerät durch. Das Gerät bleibt im Zustand Nicht verbunden.
    - Administrativ: In diesem Modus verarbeitet der Treiber den Befehl zur Änderung der Gerätekonfiguration und führt Statusprüfungen für das Gerät durch. Das Gerät ist je nach Verbindungsstatus im Zustand Getrennt/Verbunden.
  • Geben Sie die dem Gerät zugewiesene ID in das Feld Geräte-ID ein.
  • Wählen Sie in der Dropdown-Liste die Baudrate aus, die das Gerät seriell verwendet.
  • Wählen Sie aus der Dropdown-Liste die Parität, die das Gerät verwendet.
  • Wählen Sie aus der Dropdown-Liste die Anzahl der Stopbits, die das serielle Protokoll des Geräts verwendet.
  • Wählen Sie die Anzahl der Datenbits, die das Gerät für die serielle Kommunikation verwendet.
    Hinweis: Der Wertebereich liegt bei 5 bis 8 Bits.
  • Geben Sie im Feld Anzahl der Übertragungswiederholungen die Anzahl der Versuche ein, mit denen eine Meldung vom ESPA-verwalteten Gerät an die entsprechenden Empfänger gesendet werden soll.
  • Geben Sie den Standardwert für die Anzahl der Übertragungen des ESPA-verwalteten Geräts in das Feld Standardanzahl der Übertragungswiederholungen ein.
  • Wählen Sie die Standardwerte der Anruftypen für das ESPA-verwaltete Gerät aus dem Feld Standardanruftyp. Einzelheiten zu den einzelnen Anruftypen sind unten aufgeführt:
    1 - Anruf zurücksetzen (abbrechen)
    2 - Sprachanruf
    3 - Standardanruf
  • Geben Sie den Standardwert der Priorität für das von ESPA verwaltete Gerät in das Feld Standardpriorität ein.
  • Ordnen Sie die Meldungspriorität den ESPA 4.4.4-Prioritätswerten im Feld ESPA 4.4.4-Prioritätswerte zu.
    Hinweis: Wählen Sie für jede Meldungspriorität ESPA 4.4.4 Prioritätswerte. Beispielsweise kann eine Meldungspriorität Hoch dem ESPA 4.4.4 Prioritätswert Alarm (Notfall) zugeordnet werden.
  • Enthält den Standardwert der Signalton-Codierungssätze für das von ESPA verwaltete Gerät im Feld Standard-Signaltoncodierung.
  • Ordnet den Meldungstyp den Signaltonkodierungswerten aus dem Feld Signaltonkodierungswerte zu.
    Hinweis: Beispielsweise kann der Meldungstyp Personensicherheitsalarm dem Signalton-Codierungswert 5 zugeordnet werden.
  1. Im Expander Pager-Verbindung testen können Sie eine Test-Textmeldung senden.
  • Geben Sie die Pagernummer und die Meldung in die entsprechenden Felder ein.
  • Klicken Sie Senden, um die Testmeldung zu senden.
  • Das Ergebnis des Vorgangs wird im Expander angezeigt, sobald die Meldung gesendet wurde.
  1. Geben Sie im Expander Routing-Konfiguration Werte ein, wie in Expander Routing-Konfiguration beschrieben im Abschnitt Devices.
  1. Klicken Sie Speichern .

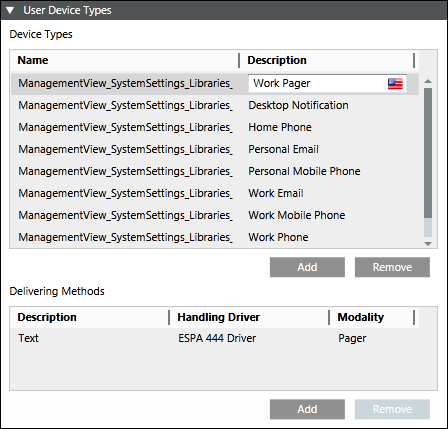

  • Der Benutzergerätetyp ist konfiguriert. Auf dem Register Empfänger-Editor können Sie unter dem Expander Benutzergerätetypen sehen, dass der Treiber ESPA 444 als Handling-Treiber und die Modalität als Pager festgelegt sind.
