Haupt-Expander

Im Expander Einstellungen können Sie Folgendes durchführen:

Die Beschreibung von Objektnamen bearbeiten
Einen Aliasnamen festlegen
Service-Text definieren
Eine neue Funktion zuweisen
Aktualisierung des Objekts vorübergehend ausschalten
Die Objektzuweisung zu elektrischer und mechanischer Installation ändern
Individuelle Datenpunkte für kritische Umgebungen definieren
Überschreibschutz definieren
Tags definieren

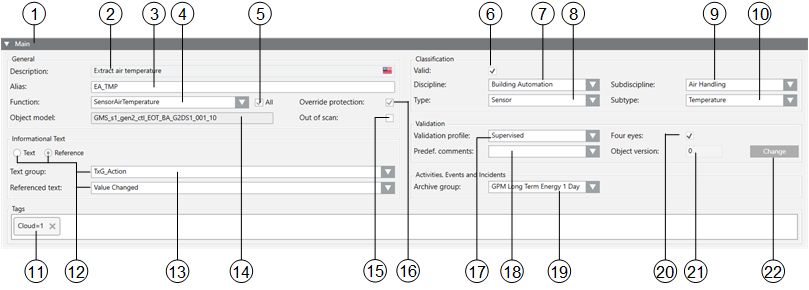

	Name	Beschreibung
1		Das Symbol bezeichnet eine Auswahl zur Bulk-Konfiguration von mehr als einem Datenpunkt.
2	Beschreibung	Name des Datenpunkts. Sie können den Datenpunkt bearbeiten und übersetzen, indem Sie auf die Länderflagge klicken.
3	Alias	Eine alternative Beschreibung für den Datenpunktnamen, der für benutzerdefinierte Informationen zur Verfügung steht. Verwenden Sie nicht die folgenden Zeichen: * , ? , @.
4	Funktion	Zeigt die zugehörige Funktion an.
5	Alle	Aktiviert: Alle Funktionen im System werden angezeigt. Deaktiviert: Zeigt nur die Funktion an, die dem Objektmodell in der Funktionsabbildung zugewiesen ist.
6	Gültig	Zeigt anhand des Farbcodes, von welcher Quelle die Informationen übernommen werden.
7	Disziplin	Kategorie der Disziplin (z.B. Personensicherheit).
8	Typ	Kategorie des entsprechenden Typs (z.B. Zone).
9	Sub-Disziplin	Beschreibung eines Objekts (z.B. Meldung für die Disziplin Personensicherheit).
10	Subtyp	Beschreibung des Objekts (z.B. Zone 1 für den Typ Zone).
11	Tags	Verwenden Sie Tags, um Objekte in anderen Applikationen zu identifizieren. Zum Beispiel, `Cloud=1`.
12	Informationstext	Wählen Sie eine Option, um eine Anleitung oder einen technischen Referenztext zu erstellen: Um eine Anweisung zu erstellen, wählen Sie Text und geben Sie dann die Anweisung ein. Zum Beispiel `Servicetechniker unter 123456 anrufen`. Um einen technischen Text zu erstellen, wählen Sie Referenz und wählen Sie dann eine Textgruppe in der Dropdown-Liste Textgruppe sowie einen Referenztext in der Dropdown-Liste Referenzierter Text aus.
13	Objektmodell	Zeigt das zugehörige Objektmodell an.
14	Aktualisierung aus	Markieren Sie dieses Kästchen, wenn der Datenpunkt vorübergehend nicht mehr aktualisiert werden soll.
15	Überschreibschutz	Das Kästchen Überschreibschutz ist automatisch aktiviert, wenn Änderungen im Expander Einstellungen manuell vorgenommen werden. Aktiviert: Manuelle Änderungen werden während eines Datenimports nicht überschrieben. Deaktiviert: Während des nächsten Datenimports gehen alle Änderungen verloren, wenn das Kästchen manuell deaktiviert wird.
16	Validierungsprofil	Es können einzelne oder mehrere Anlagen, Teile von Anlagen oder Objekte gewählt werden, die eine kritische Umgebung (z. B. in der Pharmaindustrie) überwachen. Deaktiviert = Keine Systemüberwachung. Aktiviert = Erfordert einen Kommentar. Überwacht = Erfordert eine Benutzerauthentifizierung (Passwort) sowie einen Kommentar. Beaufsichtigt = Erfordert die Authentifizierung eines Supervisors (Name und Passwort).
17	Predef. comments	Vordefinierte Kommentare. Ermöglicht Ihnen die Auswahl einer Tabelle mit vordefinierten Textoptionen, die in das Kommentarfeld eingegeben werden können, falls eine Validierung erforderlich ist. Um eine oder mehrere Textgruppen speziell zur Validierung für vordefinierte Kommentare zu erstellen, wählen Sie Folgendes aus: Projekt > Systemeinstellungen > Bibliotheken > L4-Projekt > Gemeinsam > Gemeinsam > Texte. Geben Sie als Namen für die Textgruppen ValidationPredefinedComments[zusätzliche ID] oder Ähnliches ein. Beispiel: Wenn Sie als zusätzliche ID Primary verwenden, würde die Textgruppe in der Dropdown-Liste "Vordef- Kommentare" mit dem Namen TxG_ValidationPredefinedCommentsPrimary angezeigt. Weitere Informationen zur Erstellung von Standardtexten finden Sie unter Textgruppe hinzufügen.
18	Archivgruppe	Ermöglicht Ihnen die Auswahl der HDB-Archivgruppe, in die Werte dieses Objekts gespeichert werden.
19	Vier-Augen-Prinzip	Wenn gewählt, erfordert jede Benutzervalidierung die Bestätigung durch einen Supervisor.
20	Objektversion	Zeigt die Anzahl gespeicherter Benutzeränderungen an diesem Objekt an. Der Zähler wird bei jedem Speichern um 1 erhöht, wenn die entsprechende Option im Validierungsprofil gesetzt ist. Im Bearbeitungsmodus kann eine beliebige Zahl eingetragen werden. Der Zähler kann auf 0 zurückgesetzt werden, wenn das Projekt dem Kunden übergeben wird.
21	Ändern	Änderungen am Bearbeitungsmodus für die Objektversion.

Gültig

Vererbungsregeln für Objektmodell, Funktion und Objekt
Symbol	Farbe	Beschreibung
	Weiss	Es wird kein Wert übernommen.
	Grau	Der Wert wird von der Projektinstanz übernommen.
	Grün	Die Funktion vererbt den Wert.
	Blau	Das Objektmodell vererbt den Wert.
	Fragezeichen auf gelben Hintergrund	Der Wert ist bis zum Speichern der Instanz undefiniert.

Sie können Vererbungseigenschaften ändern, jedoch eine Vererbung nicht deaktivieren. Somit wechselt beim Bearbeiten der Zustand von nach oder . Diese Anzeige der Vererbungsfunktion wird in den Expander Einstellungen sowie Eigenschaften, Details und Alarmkonfiguration verwendet.

Alias (Benutzerbezeichnung)

Als Alternative zur Beschreibung des Datenpunktnamens können Sie einen freien Text als Benutzerbezeichnung eingeben. Sie können im Systemmanager nach Aliasen suchen (Filtersuche), und das Alias wird im Text-Viewer und in den Tooltips angezeigt. Es kann in Ereignislisten, Alarmierungsmeldungen, Journaling-Vorlagen, Trendlegenden usw. angezeigt werden.

Die Information wird während eines SiB-X-Datenpunktimports in die Aliasnamen übernommen, wenn die Benutzerbezeichnung ursprünglich mit dem Konfigurationstool erstellt wurde.

Änderungen an den Aliasnamen in Desigo CC gehen verloren, wenn SiB-X-Daten erneut importiert werden.

Disziplin, Subdisziplin, Typ, Subtyp

Benutzerdefinierte Angabe, die festlegt, wo eine Funktion eingesetzt wird.

Angaben zu Disziplin, Subdisziplin, Typ und Subtyp haben in Desigo CC einen direkten Einfluss auf Alarmweiterleitung, Scopes und Suchkriterien.

Aktualisierung aus

Ein Datenpunkt kann mit der Funktion Aktualisierung aus vorübergehend ausser Betrieb gesetzt werden. Dies ist sinnvoll, wenn ein Sensor oder eine Sensorgruppe gewartet werden muss. Während die Funktion aktiviert ist, wird kein Alarm ausgelöst.

Überschreibschutz

Das System schützt manuelle Anpassungen der wichtigsten Objektattribute davor, durch nachfolgende Bulk-Aktualisierungen wie Importe und Discovery-Vorgänge überschrieben zu werden. Nach einer manuellen Änderung im Expander Einstellungen des Registers Konfigurator wird das Kästchen Überschreibschutz automatisch aktiviert. Hier müssen Sie das Kästchen Überschreibschutz deaktivieren, wenn Sie möchten, dass wichtige Attribute des Objekts durch Importe und Discovery-Vorgänge wieder aktualisiert werden. Zu den wichtigen Attributen gehören: Beschreibung, Funktion, Alias, Disziplin, Subdisziplin, Typ und Subtyp.

Validierungsprofil

Bestimmte kritische Umgebungen (zum Beispiel pharmazeutische Einrichtungen) erfordern eine hohe Sicherheitsstufe. Alle benutzerseitigen Änderungen müssen aus Nachverfolgbarkeitsgründen protokolliert werden.

In der History-Datenbank protokollierte Aktionen (Aktivitäts-Log)
Zu protokollierende Aktionen	Ausgeschaltet	Kritisch	Beaufsichtigt
Protokollbefehle für Statuseigenschaften	Ja	Ja	Ja
Protokollbefehle für Konfigurationseigenschaften	Ja	Ja	Ja
Änderungen der Protokollkonfiguration	Nein	Ja	Ja
Kommentare zu Befehlen für Statuseigenschaften	Nein	Notwendig	Notwendig
Kommentare zu Befehlen für Konfigurationseigenschaften	Nein	Notwendig	Notwendig
Kommentare für Konfigurationsänderungen	Nein	Notwendig	Notwendig
Erneute Authentifikation für Kommentare zu Statuseigenschaften	Nein	Nein	Ja
Erneute Authentifikation für Befehle an Konfigurationseigenschaften	Nein	Nein	Ja
Erneute Authentifikation für Konfigurationsänderungen	Nein	Nein	Ja
Versionsnummer bei Konfigurationsänderungen erhöhen	Nein	Ja	Ja
