Raumsegment neu zuweisen

Szenario: Sie verfügen über zwei Räume mit jeweils 2 Segmenten, die über das Bedienfeld an der jeweiligen Tür gesteuert werden. Durch das Verschieben der Trennwand entsteht ein Raum mit 3 Segmenten und ein Raum mit 1 Segment. Über das Bedienfeld an der Tür kann nur das jeweils zutreffende Segment gesteuert werden.

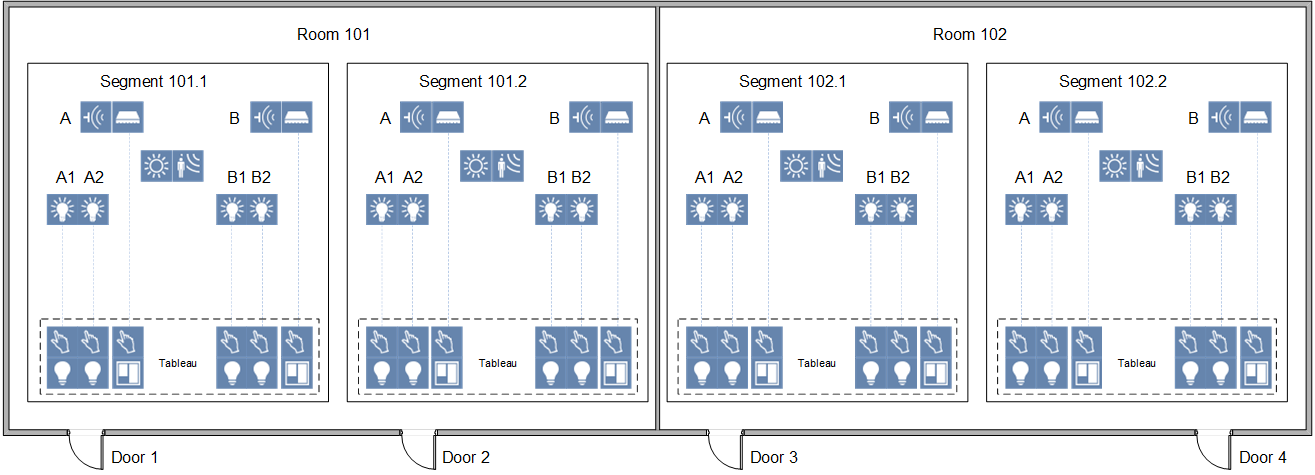

Ursprüngliche Konfiguration

Jeder Raum besteht aus 2 Segmenten

Geänderte Konfiguration

Ein Raum mit 3 Segmenten, ein Raum mit einem Segment



Wird im Projekt die Funktion Raumvorlage in Grafikseite umwandeln verwendet, müssen vorhandene Grafiken gelöscht und neu generiert werden.
Wenn im Projekt die Standardraumvorlagen verwendet werden, ist keine zusätzliche Konfiguration erforderlich.

  • Sie haben eine Sicherungskopie der bestehenden Konfiguration erstellt. Mit dieser Exportdatei können Sie die zuletzt gespeicherte Konfiguration mit Importieren wiederherstellen.
  1. Wählen Sie Projekt > [Netzwerkname] > [Gebäude] > [Stockwerk].
  1. Wählen Sie den Raum [Raum 101], drücken Sie STRG und wählen Sie [Raum 102].
  1. Ziehen Sie die Räume in die Rauminformationsliste.
  1. Wählen Sie das Register Raumstruktur.
  1. Ziehen Sie das Raumsegment 102_1 von Raum 102 in Raum 101.

    Hinweis: Sie können das Segment auch mit in die Zuordnungsliste verschieben und zu einem späteren Zeitpunkt mit neu zuordnen.
  • Das Raumsegment 102_1 ist nun dem Raum 101 zugeordnet.
    Hinweis: Sie können den letzten Vorgang rückgängig machen, bis die geänderte Konfiguration gespeichert ist.
  1. Klicken Sie Speichern.
    Hinweis: Sie können eine gespeicherte Konfiguration nicht rückgängig machen.
  • Die neue Konfiguration wird zur Automationsstation übertragen.
  • Klicken Sie Zusammenfassendes Log, um die Änderungen anzuzeigen.

Hinweis: Sie müssen ggf. noch Änderungen für die Beleuchtungssteuerung und die Beschattungssteuerung vornehmen.

  • (Optional) Führen Sie die folgenden Schritte aus, wenn Sie die Beschreibungen für die Raumsegmente bearbeiten möchten:
    a. Wählen Sie im System Browser das Raumsegment 102_1.
    b. Wählen Sie das Register Objektkonfigurator.
    c. Öffnen Sie den Expander Allgemein.
    d. Bearbeiten Sie im Feld Beschreibung den Text, im Beispiel für Raumsegment 101_3.
    e. Aktivieren Sie das Kontrollkästchen Überschreibschutz.
    f. Klicken Sie Projekt speichern.
