Expander Details für Eigenschaften

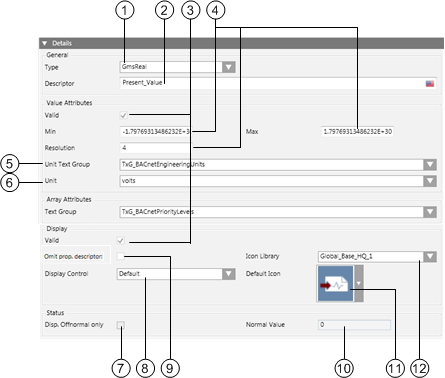

Wenn Sie im Register Modelle & Funktionen im Expander Eigenschaften eine Eigenschaft auswählen, können Sie im Expander Details verschiedene Aspekte dieser Eigenschaft konfigurieren, die deren Verhalten und Darstellung in Desigo CC definieren.



Name

Beschreibung

Allgemein

1

Typ

Legt den Datenpunkttyp in Desigo CC fest.
Hinweis: Vom Datentyp abhängige Eigenschaften werden entfernt, wenn der Datentyp eines vorhandenen Objektmodells mit dem Editor Modelle-&-Funktionen geändert wird. Dies wirkt sich auf die Alarmkonfiguration, Funktion und die entsprechenden Instanzen aus. Die Objekte müssen nachbearbeitet werden, um ordnungsgemäss zu funktionieren.

2

Beschreibung

Beschreibt die Eigenschaft in Klartext.

Wertattribute
Die verfügbaren Eingabefelder hängen vom Datenpunkttyp ab (siehe Wertattribute für verschiedene Datenpunkttypen weiter unten). Die hier aufgeführten Beispiele beziehen sich auf den Datenpunkttyp "Real".

3

Gültig

Zeigt anhand des Farbcodes, von welcher Quelle die Informationen übernommen werden.

4

Min, Max, Auflösung

Minimal- und Maximalwert der Eigenschaft und Auflösung.

5

Einheit-Textgruppe

Liste der verfügbaren Textgruppen.

6

Einheit

Auswahlliste für eine Einheit aus der gewählten Textgruppe.

Matrixattribute
Dieses Gruppenfeld wird nur für Eigenschaften vom Typ Matrix (Array) angezeigt.



Textgruppe

Setzt die Textgruppe (zum Beispiel TxG_BACnet_Event_Transition_Bits_BACNET), die einem entsprechenden Text eine Matrixnummer zuweist. Zum Beispiel:
0= To OffNormal
1 = ToFault
2 = ToNormal

Anzeige
Dieses Gruppenfeld definiert, wie die Eigenschaft in den Registern Bedienung und Erweiterte Bedienung dargestellt wird. Ausführliche Informationen finden Sie weiter unten im Abschnitt Gruppenfeld Display.

8

Display-Steuerung

Definiert die Anzeige in der Display-Steuerung

9

Omit prop.descriptor

Wenn aktiviert, wird die Beschreibung von Aktueller Wert neben dem Wert angezeigt.

11

Standardsymbol

Definiert das Symbol dieser Eigenschaft. Wenn im Textkatalog bei der Aufzählung kein Symbol zugewiesen ist, wird dieses Symbol angezeigt.

12

Symbolbibliothek

Liste der vorhandenen Symbolbibliotheken.

Zustand
Diese Felder definieren, wie der Normal-/Off-Normal-Zustand der Eigenschaft in den Registern Bedienung und Erweiterte Bedienung angezeigt wird.
Hinweis: Um die Konfiguration dieser Felder zu ermöglichen, müssen Sie das Kontrollkästchen Stat im Expander Eigenschaften für diese Eigenschaft aktivieren.

7

Nur Off-normal anz.:

Wenn dieses Kontrollkästchen aktiviert ist, wird der Normalzustand nicht angezeigt. In den Registern Bedienung und Erweiterte Bedienung sind nur Off-Normal-Zustände zu sehen.

10

Normalwert

Definiert den Normalzustand der Eigenschaft. Das Eingabefeld für die Definition des Normalzustands basiert auf der entsprechenden Datentypeigenschaft (Aufzählung, Real, Boolean und Bitstring) sowie dem gewählten Textkatalog. Siehe Eingabefelder für den Normalwert.

Gruppenfeld Display

  • Omit prop.descriptor

Wenn deaktiviert, wird der Text Ausser_Betrieb auch für den aktuellen Wert im Register Bedienung/Erweiterte Bedienung angezeigt.

Deaktiviert

Aktiviert

  • Display-Steuerung
    • Standard: Standardsteuerung wird im Register Bedienung/Erweiterte Bedienung angezeigt.
    • Prioritätsmatrix: Im Register Bedienung/Erweiterte Bedienung wird Prioritätsmatrix angezeigt. Diese Steuerung kann nur für die BACnet-Eigenschaft Priority_Array genutzt werden.
    • Alarmzeitstempel: Im Register Bedienung/Erweiterte Bedienung wird Alarmzeitstempel angezeigt. Diese Steuerung darf nur für BACnet-Alarmzeitstempel genutzt werden.
  • Standardsymbol

Das Standardsymbol wird immer dann im Register Bedienung/Erweiterte Bedienung angezeigt, wenn im Textkatalog keine Symbole definiert sind.

Keine Symbole in Textgruppe definiert

Ansicht in Textgruppe

Ansicht im Register Bedienung

Symbole in Textgruppe definiert

Ansicht in Textgruppe

Ansicht im Register Bedienung

Wertattribute für verschiedene Datenpunkttypen

Der gewählte Datenpunktyp bestimmt, welches Eingabefeld jeweils für diesen Typ zur Verfügung stehen.

  • Boolescher Wert
  • Real
  • DatumZeit
  • BitString
  • Aufzählung
  • UInt
  • ApplSpez / Matrix



Eingabefelder für den Normalwert

Der normale Zustand wird im jeweiligen Viewer (Bedienung, Erweiterte Bedienung) nicht angezeigt, wenn das Kästchen Nur Off-normal anz. aktiviert ist. Im Eingabefeld Normalwert können Sie den Wert festlegen, der den Zustand Normal repräsentiert. Wenn der Wert ungleich dem festgelegten Normalwert ist, werden alle anderen abnormalen Zustände im entsprechenden Viewer angezeigt.

Das Eingabefeld für die Definition des Normalzustands basiert auf der entsprechenden Datentypeigenschaft (Aufzählung, Real, Boolean und Bitstring) sowie dem gewählten Textkatalog.

  • Real/Boolean

Geben Sie einen Wert für den Normalwert ein.

  • Aufzählung

Wählen Sie den zutreffenden Wert aus dem Dropdown-Listenfeld Normalwert.

  • BitString

Aktivieren Sie das Kontrollkästchen, das dem Normalwert entspricht.
