Register Ansicht
Im Register Ansicht können Sie wählen, welche Ansichten angezeigt werden und wie das Raster und die Führungslinien im Zeichenbereich dargestellt werden. Auch die Darstellungsform von Einheiten und Layern innerhalb der aktiven Grafik wird hier festgelegt.

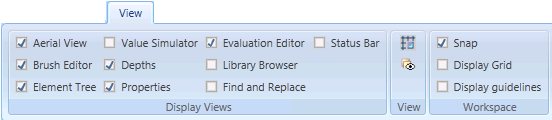

Das Register Ansicht enthält folgende Gruppen:
Ansichten anzeigen
Mit der Gruppenoption Ansichten anzeigen können Sie wählen, welche Ansichten im Andockfenster angezeigt oder ausgeblendet werden sollen.
Gruppe Ansichten anzeigen | |
Name | Beschreibung |
Bird Eye | Die Ansicht Bird Eye im Arbeitsbereich anzeigen oder daraus entfernen. |
Farbauswahl | Die Farbauswahl im Arbeitsbereich anzeigen oder daraus entfernen. |
Elementstruktur | Die Ansicht Elementstruktur im Arbeitsbereich anzeigen oder daraus entfernen. |
Wertsimulator | Die Ansicht Wertsimulator im Arbeitsbereich anzeigen oder daraus entfernen. |
Tiefen | Die Ansicht Tiefen im Arbeitsbereich anzeigen oder daraus entfernen. |
Eigenschaften | Die Ansicht Eigenschaft im Arbeitsbereich anzeigen oder daraus entfernen. |
Evaluationseditor | Den Evaluationseditor im Arbeitsbereich anzeigen oder daraus entfernen. |
Bibliotheks-Browser | Den Bibliotheks-Browser im Arbeitsbereich anzeigen oder daraus entfernen. |
Suchen und Ersetzen | Die Ansicht Suchen und Ersetzen im Arbeitsbereich anzeigen oder daraus entfernen. |
Statusleiste | Die Statusleiste unten im Arbeitsbereich anzeigen oder entfernen. |
Anzeigen
Mit den Optionen der Gruppe Anzeigen können Sie logische oder physische Einheiten der im Zeichenbereich platzierten Eigenschaften anzeigen und den Layer-Sichtbarkeitsbereich aktivieren, so dass die sichtbaren Layer beim Vergrössern oder Verkleinern vom aktuellen Zoomfaktor abhängen.
Gruppe Anzeigen | ||
Icon | Name | Beschreibung |
| Logische Einheiten anzeigen | Zwischen der Anzeige der logischen oder physikalischen Einheiten einer Eigenschaft umschalten |
| Layer-Sichtbarkeitsbereich deaktivieren | Zwischen der Aktivierung und Deaktivierung des Layer-Sichtbarkeitsbereichs in der aktiven Grafik umschaltet. |
Arbeitsbereich
Die Optionen der Gruppe Arbeitsbereich ermöglichen das Ein- und Ausblenden von Rastern und Richtlinien sowie das Anhängen von Grafikelementen an Richtlinien.
Gruppe Arbeitsbereich | |
Name | Beschreibung |
Andocken | Dockt Elemente an der nächsten Führungslinie an, um die Erstellung einer genauen Grafik zu vereinfachen. Standardmässig aktiviert. Elemente andocken und bearbeiten Wenn Andocken aktiviert ist, kann ein Element um eine bestimmte Anzahl von Inkrementen verschoben werden. Das kann mit den Grafik-Eigenschaften im Abschnitt Arbeitsbereich konfiguriert werden: Mit den Einstellungen Neigung X und Neigung Y passen Sie den Abstand zwischen den Rasterlinien an. Wenn Andocken deaktiviert ist, können Sie die Elemente stattdessen Pixel für Pixel verschieben. Dies ist z.B. beim Einstellen von Leitungselementen hilfreich. |
Raster anzeigen | Zeigt in einer Grafik ein Muster abstandsgleicher horizontaler und vertikaler Linien an oder blendet es aus, um die symmetrische und genaue Ausrichtung von Elementen zu unterstützen. |
Führungslinien anzeigen | Zeigt auf eine Grafik gezogene horizontale oder vertikale Führungslinien an oder blendet diese aus, um die symmetrische und genaue Ausrichtung von Elementen zu unterstützen. |
Verwandte Themen
- Gruppe Ansicht
Hintergrundinformationen hierzu finden Sie unter Grafikeigenschaften.
- Gruppe Arbeitsbereich
Weitere Informationen hierzu finden Sie unter:
Führungslinien in einer Grafik .
Eigenschaften des Arbeitsbereichs.
Zugehörige Verfahren finden Sie unter:
Raster in einer Grafik festlegen.
Führungslinien in einer Grafik festlegen.
